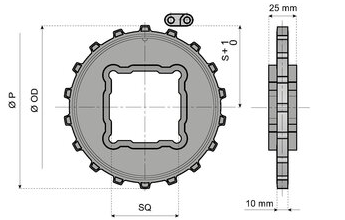

ВЕДУЩИЕ И ВОЗВРАТНЫЕ ЗВЁЗДЫ ДЛЯ ЛЕНТ 2250, 2253FT И 2253RTC

Примечание.

Звезды с одной шпоночной канавкой могут использоваться вместе с лентами шириной до 680 мм (27 дюймов) и при перепаде температур не более 30 °C (86 °F).

Вместе с лентами большей ширины или при больших перепадах температуры необходимо использовать звезды с отверстиями квадратного или круглого сечения с двумя шпоночными канавками.

Ведущие звезды выполнены для тугой посадки на вал. Чтобы заказать звезды с одной шпоночной канавкой с возможностью плавающей посадки на валу, просто добавьте к текущему обозначению детали букву «P» (что означает plus – плюс). Например, обозначение детали будет выглядеть следующим образом: 2250-14R30M-DPS.

См. ленты с шагом 25,4 мм (1 дюйм): 30300a.

Информацию о муфтах см. по номеру: 54630a. См. также звезды и ведомые ролики: 30395b, 30395c.

Z

□ 40 × 40 – обозначение детали

□ 60 × 60 – обозначение детали

12

2253-12S40M-D

–

15

2253-15S40M-D

2253-15S60M-D

18

2253-18S40M-D

2253-18S60M-D

Новая конструкция. 30995a

Особенности.

• Новая конструкция с интегрированной защелкивающейся системой.

• Очень высокая прочность.

• Разъемные версии: простая быстрая замена.

• Конструкция защищена от неправильного использования.

• Отличная устойчивость к износу и химическим веществам.

• Пригодность для переработки.

ДЛЯ ИСПОЛЬЗОВАНИЯ ТОЛЬКО С МОДУЛЬНЫМИ ЛЕНТАМИ СЕРИИ 2250!

Z

Ø 30

Ø 35

Ø 40

14

2250-14R30M-DS

2250-14R35M-DS

2250-14R40M-DS

16

2250-16R30M-DS

2250-16R35M-DS

2250-16R40M-DS

18

2250-18R30M-DS

2250-18R35M-DS

2250-18R40M-DS

20

2250-20R30M-DS

2250-20R35M-DS

2250-20R40M-DS

Z

Ø 30

Ø 35

Ø 40

14

2250-14R30M-RS

2250-14R35M-RS

2250-14R40M-RS

16

2250-16R30M-RS

2250-16R35M-RS

2250-16R40M-RS

18

2250-18R30M-RS

2250-18R35M-RS

2250-18R40M-RS

20

2250-20R30M-RS

2250-20R35M-RS

2250-20R40M-RS

Z

□ 30 × 30

–

□ 40 × 40

14

2250-14S30M-DS

–

–

16

2250-16S30M-DS

–

2250-16S40M-DS

18

2250-18S30M-DS

–

2250-18S40M-DS

20

2250-20S30M-DS

–

2250-20S40M-DS
