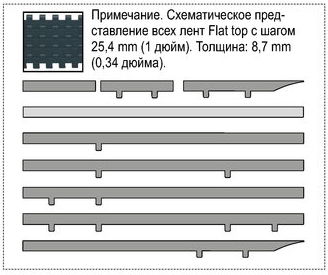

МОДУЛЬНЫЕ ЛЕНТЫ С ШАГОМ 25,4 ММ (1 ДЮЙМ) СЕРИИ 2250. ТОЛЩИНА 8,7 ММ (0,34 ДЮЙМА)
ВЕРСИЯ FLAT TOP
30325A
Компоненты конвейера NG evo, выполненные из конструкционного пластикового каучука. Радиус обратного хода: 25 мм (0,98 дюйма). Максимальная нагрузка (LFG и LFB): 25 000 Н/м (1700 фунтов/фут). Вес: 7,4 кг/м² (1,51 фунта/фут²). Материал штырей: PBT (белого цвета). |
|
|
Стандартная длина: ширина ≤ 340 мм (13,39 дюйма): 3,048 м (10 футов); ширина > 340 мм (13,39 дюйма) и ≤ 1700 мм (66,93 дюйма): 1,524 м (5 футов); ширина > 1700 мм (66,93 дюйма): по запросу.

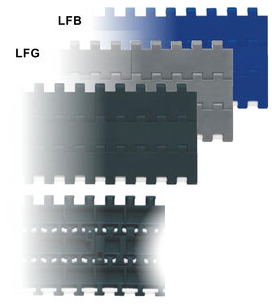

| Стандартные материалы: NGE (серо-голубого цвета), New Generation; LFG (серого цвета), полиацеталь с низким коэффициентом трения; LFB (синего цвета), полиацеталь с низким коэффициентом трения. Версия 2253FT со скошенными кромками: 30330a. Ленты с перегородками: 30365a. |
Ширина W и обозначение детали
Ширина W, мм | Дюймы | NGE (серо-голубого цвета) | LFG (серого цвета) | LFB (синего цвета) |
85 | 3,35 | NGE2250FT-M0085 | LFG2250FT-M0085 | LFB2250FT-M0085 |
170 | 6,69 | NGE2250FT-M0170 | LFG2250FT-M0170 | LFB2250FT-M0170 |
255 | 10,04 | NGE2250FT-M0255 | LFG2250FT-M0255 | LFB2250FT-M0255 |
340 | 13,39 | NGE2250FT-M0340 | LFG2250FT-M0340 | LFB2250FT-M0340 |
425 | 16,73 | NGE2250FT-M0425 | LFG2250FT-M0425 | LFB2250FT-M0425 |
510 | 20,08 | NGE2250FT-M0510 | LFG2250FT-M0510 | LFB2250FT-M0510 |
595 | 23,43 | NGE2250FT-M0595 | LFG2250FT-M0595 | LFB2250FT-M0595 |
680 | 26,77 | NGE2250FT-M0680 | LFG2250FT-M0680 | LFB2250FT-M0680 |
765 | 30,12 | NGE2250FT-M0765 | LFG2250FT-M0765 | LFB2250FT-M0765 |
850 | 33,46 | NGE2250FT-M0850 | LFG2250FT-M0850 | LFB2250FT-M0850 |
935 | 36,81 | NGE2250FT-M0935 | LFG2250FT-M0935 | LFB2250FT-M0935 |
1020 | 40,16 | NGE2250FT-M1020 | LFG2250FT-M1020 | LFB2250FT-M1020 |
1105 | 43,50 | NGE2250FT-M1105 | LFG2250FT-M1105 | LFB2250FT-M1105 |
1190 | 46,85 | NGE2250FT-M1190 | LFG2250FT-M1190 | LFB2250FT-M1190 |
1275 | 50,20 | NGE2250FT-M1275 | LFG2250FT-M1275 | LFB2250FT-M1275 |
1360 | 53,54 | NGE2250FT-M1360 | LFG2250FT-M1360 | LFB2250FT-M1360 |
1445 | 56,89 | NGE2250FT-M1445 | LFG2250FT-M1445 | LFB2250FT-M1445 |
1530 | 60,24 | NGE2250FT-M1530 | LFG2250FT-M1530 | LFB2250FT-M1530 |
1615 | 63,58 | NGE2250FT-M1615 | LFG2250FT-M1615 | LFB2250FT-M1615 |
1700 | 66,93 | NGE2250FT-M1700 | LFG2250FT-M1700 | LFB2250FT-M1700 |
1785 | 70,28 | NGE2250FT-M1785 | LFG2250FT-M1785 | LFB2250FT-M1785 |
1870 | 73,62 | NGE2250FT-M1870 | LFG2250FT-M1870 | LFB2250FT-M1870 |
1955 | 76,97 | NGE2250FT-M1955 | LFG2250FT-M1955 | LFB2250FT-M1955 |
2040 | 80,31 | NGE2250FT-M2040 | LFG2250FT-M2040 | LFB2250FT-M2040 |
2125 | 83,66 | NGE2250FT-M2125 | LFG2250FT-M2125 | LFB2250FT-M2125 |
2210 | 87,01 | NGE2250FT-M2210 | LFG2250FT-M2210 | LFB2250FT-M2210 |
2295 | 90,35 | NGE2250FT-M2295 | LFG2250FT-M2295 | LFB2250FT-M2295 |
Конфигурации другой ширины доступны по запросу.
