Описание
Звездочки для полос серии 2250
Примечание •
* звездочки с одной канавкой могут использоваться для полосы пропускания до 680 мм и температурных перепадов не более 30°C.
• При более широких лентах или более высоких перепадах температур необходимо
использовать звездочки с квадратными
отверстиями для сверления или с круглыми отверстиями с двойным пазом.
* Колеса с цепным приводом изготавливаются так, чтобы они плотно прилегали к хвостовику.
• Чтобы заказать звездочки с одной канавкой, которые могут свободно перемещаться на хвостовике, просто добавьте букву „P“ (= Plus) к существующему обозначению элемента.
Пример: описание товара: 2250-12R25M-DMS-P

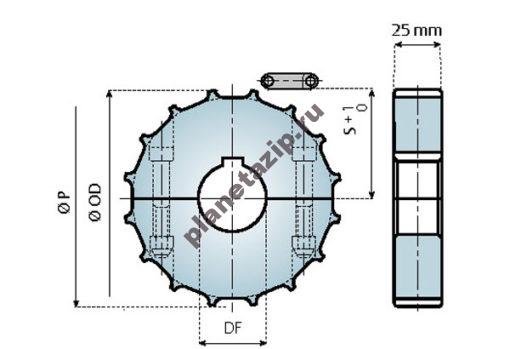

Фрезерованные звездочки с цепным приводом-разделенные неподвижные
| Z | Ø 18* | Ø 25 | Ø 30 | Ø 35 | Ø 40 |
| Не подходит для лент 2253-го ряда! | |||||
| 12 | – | 2250-12R25M-DMS | 2250-12R30M-DMS | 2250-12R35M-DMS | 2250-12R40M-DMS |
| 14 | – | 2250-14R25M-DMS | 2250-14R30M-DMS | 2250-14R35M-DMS | 2250-14R40M-DMS |
| 16 | – | 2250-16R25M-DMS | 2250-16R30M-DMS | 2250-16R35M-DMS | 2250-16R40M-DMS |
| 18 | – | 2250-18R25M-DMS | 2250-18R30M-DMS | 2250-18R35M-DMS | 2250-18R40M-DMS |
| 20 | – | 2250-20R25M-DMS | 2250-20R30M-DMS | 2250-20R35M-DMS | 2250-20R40M-DMS |
Фрезерованные обводные колеса-разделенные
| Z | Ø 18* | Ø 25 | Ø 30 | Ø 35 | Ø 40 |
| Не подходит для лент 2253-го ряда! | |||||
| 12 | 2250-12R18M-RMS | 2250-12R25M-RMS | 2250-12R30M-RMS | 2250-12R35M-RMS | 2250-12R40M-RMS |
| 14 | 2250-14R18M-RMS | 2250-14R25M-RMS | 2250-14R30M-RMS | 2250-14R35M-RMS | 2250-14R40M-RMS |
| 16 | 2250-16R18M-RMS | 2250-16R25M-RMS | 2250-16R30M-RMS | 2250-16R35M-RMS | 2250-16R40M-RMS |
| 18 | 2250-18R18M-RMS | 2250-18R25M-RMS | 2250-18R30M-RMS | 2250-18R35M-RMS | 2250-18R40M-RMS |
| 20 | 2250-20R18M-RMS | 2250-20R25M-RMS | 2250-20R30M-RMS | 2250-20R35M-RMS | 2250-20R40M-RMS |
Материал: Полиамид, болты из нержавеющей стали, гайки из оцинкованной стали
особенности: эти промежуточные колеса свободно скользят вдоль вала. * Простое Сверление
Для ленты серии 2250
Примечание •
* звездочки с одной пружинной канавкой могут использоваться для полосы пропускания до 680 мм и перепадов температур до 30°C.
• При более широких лентах или более высоких перепадах температур необходимо использовать звездочки с квадратными отверстиями для сверления или с круглыми отверстиями с двойным пазом.

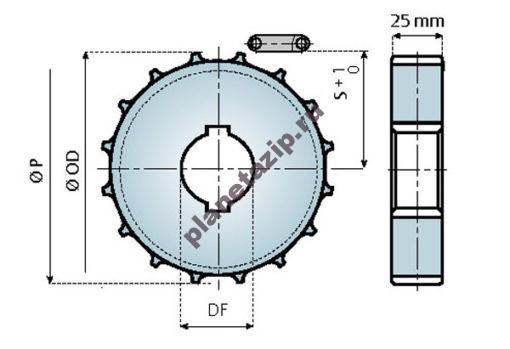

Литьевые колеса с цепным приводом – цельный двойной пружинный ПАЗ-плавающий
| Z | Ø 30 | Ø 40 |
| Не подходит для ленты серии 2253! | ||
| 12 | 2250-12R30M-DM-PK2 | 2250-12R40M-DM-PK2 |
| 14 | 2250-14R30M-DM-PK2 | 2250-14R40M-DM-PK2 |
| 16 | 2250-16R30M-DM-PK2 | 2250-16R40M-DM-PK2 |
| 18 | 2250-18R30M-DM-PK2 | 2250-18R40M-DM-PK2 |
| 20 | 2250-20R30M-DM-PK2 | 2250-20R40M-DM-PK2 |
Материал: Полиамид

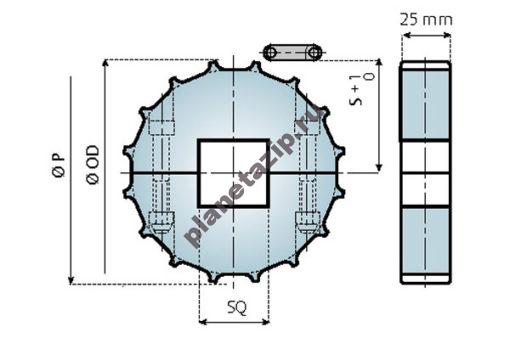

Фрезерованные цепные колеса с квадратным отверстием-разделенные плавающие
| Z | 30×30 | 40×40 | 60×60 |
|---|---|---|---|
| 12 | 2250-12S30M-DMS | 2250-12S40M-DMS | – |
| 14 | 2250-14S30M-DMS | 2250-14S40M-DMS | – |
| 16 | 2250-16S30M-DMS | 2250-16S40M-DMS | 2250-16S60M-DMS |
| 18 | 2250-18S30M-DMS | 2250-18S40M-DMS | 2250-18S60M-DMS |
| 20 | 2250-20S30M-DMS | 2250-20S40M-DMS | 2250-20S60M-DMS |
Материал: Полиамид, болты из нержавеющей стали, гайки из оцинкованной стали
Параметры
| Z | Ø OD mm | Ø P mm | S mm |
|---|---|---|---|
| 12 | 98 | 98.14 | 44.7 |
| 14 | 114 | 114.18 | 52.7 |
| 16 | 130 | 130.2 | 60.7 |
| 18 | 146 | 146.27 | 68.8 |
| 20 | 162 | 162.37 | 76.8 |
Звездочки серии 2150: Надежность и универсальность для конвейерных систем
Звездочки серии 2150 представляют собой высококачественные компоненты, предназначенные для использования в конвейерных системах с лентами серии 2250. Они обеспечивают плавную и эффективную передачу движения, гарантируя бесперебойную работу всего механизма. Представленные в различных вариантах исполнения, звездочки 2150 адаптируются к широкому спектру условий эксплуатации и требований.
- Высокая прочность и износостойкость: Изготовленные из прочного полиамида, звездочки 2150 демонстрируют высокую устойчивость к механическим повреждениям и истиранию, обеспечивая длительный срок службы даже в условиях интенсивной эксплуатации.
- Разнообразие вариантов исполнения: В зависимости от ширины ленты и допустимых перепадов температур, предлагаются звездочки с одной канавкой, квадратными отверстиями для сверления или с круглыми отверстиями и двойным пазом. Это позволяет подобрать оптимальный вариант для конкретных условий работы конвейера.
- Простота установки и обслуживания: Звездочки с одной канавкой обеспечивают легкую установку и регулировку, а наличие опции "P" (Plus) позволяет обеспечить свободное перемещение на валу. Для более сложных условий эксплуатации предлагаются варианты с квадратными отверстиями, обеспечивающие надежную фиксацию.
- Компактный дизайн: Компактные размеры звездочек 2150 позволяют их использовать в ограниченном пространстве, не ограничивая функциональность конвейерной системы.
- Универсальность применения: Звездочки 2150 подходят для широкого спектра конвейерных систем, используемых в различных отраслях промышленности, что делает их незаменимым элементом для модернизации и ремонта.
Конкурентные преимущества:
- Долговечность: Высококачественные материалы и точная обработка гарантируют длительный срок службы и минимальные затраты на обслуживание.
- Гибкость: Широкий выбор модификаций позволяет подобрать оптимальное решение для любых условий работы.
- Надежность: Прочная конструкция и качественные материалы исключают преждевременные поломки и обеспечивают бесперебойную работу конвейера.
- Простота установки: Интуитивно понятный монтаж сокращает время и затраты на установку.
Звездочки серии 2150 — это оптимальное сочетание надежности, долговечности и универсальности, что делает их выгодным решением для любых конвейерных систем.
