ВЕДУЩИЕ И ВОЗВРАТНЫЕ ЗВЕЗДЫ ДЛЯ ЛЕНТ

Для 2120 – 2121 – 2122

Материал: армированный полиамид (серого цвета).

Примечание.

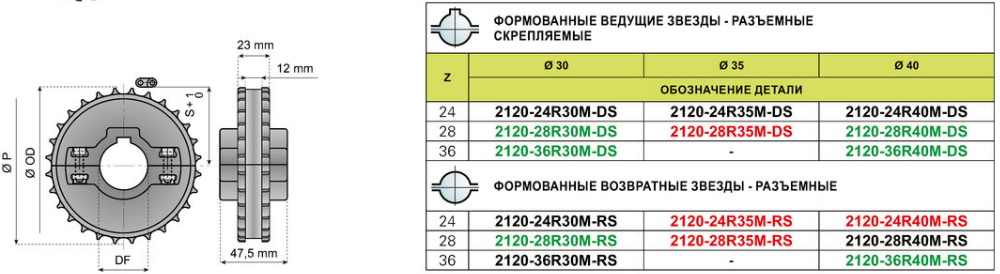

Звезды со «скрепляемыми» отверстиями (стандартного разъемного типа) не приспособлены воспринимать нагрузки от растяжения или сжатия ленты, поэтому их можно использовать только вместе с лентами шириной до 680 mm (27 дюйма) и при перепаде температур, не превышающем 30°С (86°F).

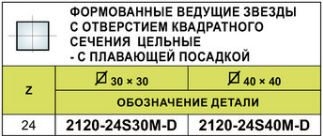

Для всех остальных случаев рекомендуется использовать звезды с плавающей посадкой. Звезды, выполненные, как правило, со «скрепляемым» отверстием или отверстием с тугой посадкой, по запросу могут быть выполнены «плавающими». В таком случае к стандартному обозначению детали необходимо просто добавить букву «Р».

Например, код 2120-24R30M-DPS.

Во многих случаях звезды с отверстием с тугой посадкой (стандартного цельного типа) являются более экономически выгодным вариантом, однако если ширина ленты превышает 680 mm (27 дюйма), а условия эксплуатации предполагают существенные температурные колебания (> 30°С – 86°F) рекомендуется использовать звезды с плавающей посадкой. Рекомендуется фиксировать звезды с тугой или плавающей посадкой с помощью муфт или позиционеров ленты.

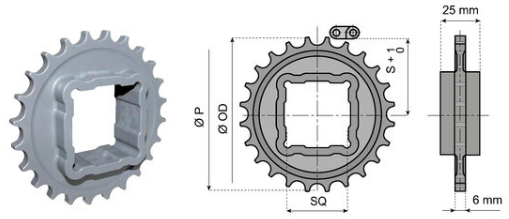

Новая конструкция: 30995a

Особенности:

Новая конструкция с интегрированной защелкивающейся системой.
Очень высокая прочность.
Конструкция защищена от неправильного использования.
Разъемные версии: простая и быстрая замена.
Отличная устойчивость к износу и химическим веществам.
Пригодность для переработки.

НЕ ПОДХОДИТ ДЛЯ ИСПОЛЬЗОВАНИЯ С СЕРИЕЙ 2122 FG.

Материал: армированный полиамид (черный); винты из нержавеющей стали, гайки из никелированной латуни.

ВЕДУЩИЕ И ВОЗВРАТНЫЕ ЗВЕЗДЫ ДЛЯ ЛЕНТ 2120 – 2120М – 2121

Для стабильной работы конвейерных систем с лентами серий 2120, 2120М и 2121 необходим тщательный подбор звездочек. Стандартные изделия изготавливаются из армированного полиамида серого цвета. Однако для надежности важно учитывать ограничения различных типов посадки.

Звезды со «скрепляемыми» отверстиями не воспринимают осевые нагрузки. Их эксплуатация возможна только на лентах шириной до 680 мм и при перепаде температур не более 30°С. Для жестких условий нужны звезды с плавающей посадкой. В маркировке это обозначается буквой «Р» (например, 2120-24R30M-DPS). Это компенсирует расширение, предотвращая поломки при ширине свыше 680 мм или значительных перепадах температур. Альтернативой являются звезды с тугой посадкой, которые экономически выгоднее, но требуют фиксации муфтами.

Инновационным решением стала новая конструкция 30995a. Материал: черный армированный полиамид, крепеж из нержавеющей стали и латуни. Особенности включают интегрированную защелкивающуюся систему, высокую прочность и защиту от ошибок монтажа. Разъемные версии обеспечивают быструю замену, а материал демонстрирует отличную химическую стойкость и пригоден для переработки. Модель 30995a не совместима с серией 2122 FG.

Грамотный выбор типа звезды с учетом ширины ленты, температурного режима и нагрузок гарантирует срок службы оборудования и бесперебойность процессов.
