Описание
Таблица присоединительных размеров в зависимости от габарита электродвигателя, присоединяемого к редуктору.
| IEC | D | P | M | N |
|---|---|---|---|---|
| 56В14 | 9 | 80 | 65 | 50 |
| 56В5 | 9 | 120 | 100 | 80 |
| 63B5 | 11 | 140 | 115 | 95 |
| 71B5 | 14 | 160 | 130 | 110 |
| 71B14 | 14 | 105 | 85 | 70 |
| 80B5 | 19 | 200 | 165 | 130 |
| 80B14 | 19 | 120 | 100 | 80 |
| 90B5 | 24 | 200 | 165 | 130 |
| 90B14 | 24 | 140 | 115 | 95 |

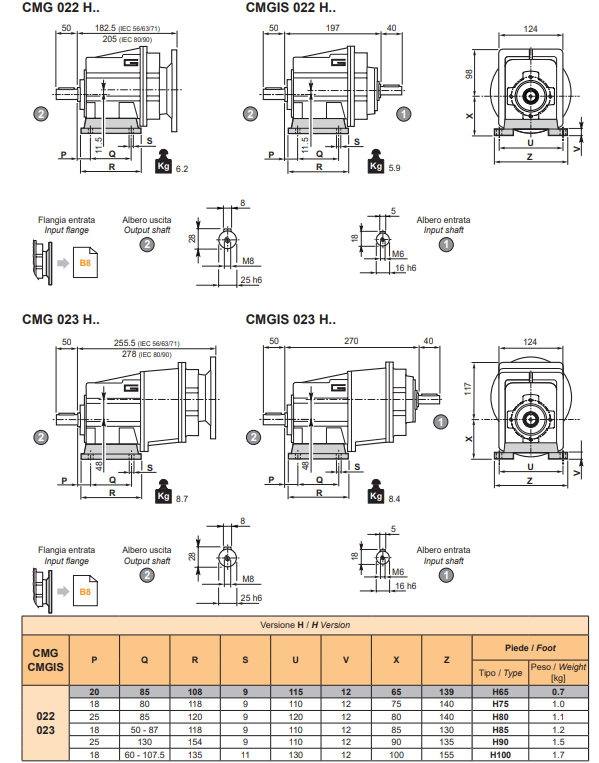

Таблица присоединительных размеров в зависимости от типа лап

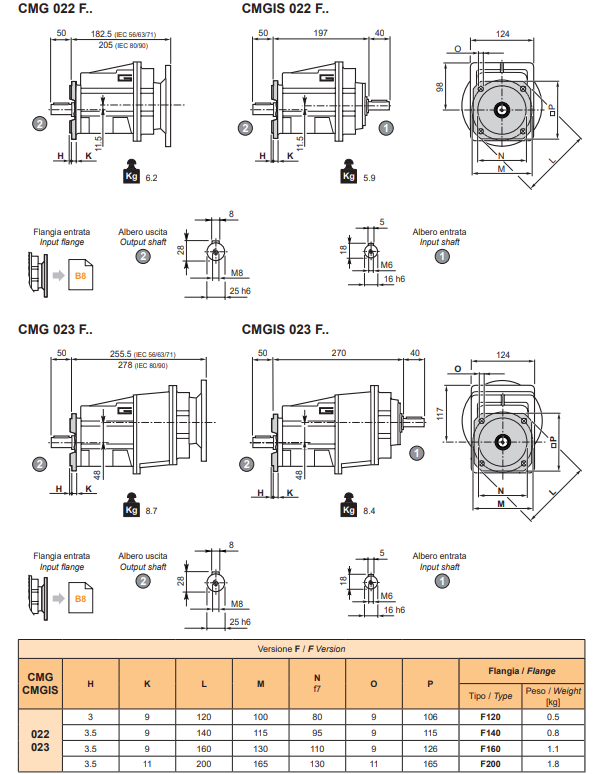

Виды фланцевого присоединения:
Таблица радиальной нагрузки на вал в зависимости от типоразмера редуктора
Описание редуктора CMG 022
Редуктор цилиндрический соосный CMG 022 представляет собой высокоэффективное устройство для снижения скорости вращения и увеличения крутящего момента электродвигателей. Его компактная конструкция и надежная работа делают его идеальным решением для широкого спектра применений в различных отраслях промышленности.
- Применение: Редуктор CMG 022 находит применение в конвейерных системах, упаковочном оборудовании, металлообрабатывающих станках, робототехнике, а также в других механизмах, требующих точного регулирования скорости и высокой мощности передачи.
- Широкий выбор модификаций: Благодаря таблице присоединительных размеров, редуктор легко адаптируется к различным типам электродвигателей, что обеспечивает гибкость при проектировании и монтаже.
- Надежность и долговечность: Редуктор изготовлен из высококачественных материалов и с применением передовых технологий, что гарантирует его длительный срок службы и стабильную работу даже в сложных условиях эксплуатации. Высокая радиальная нагрузка на вал (данные указаны в отдельной таблице) подтверждает его прочность и устойчивость к интенсивным нагрузкам.
Конкурентные преимущества:
- Высокий КПД: Оптимизированная конструкция редуктора обеспечивает минимальные потери мощности, что способствует экономии энергии и снижению эксплуатационных расходов.
- Компактность: Малые габариты позволяют устанавливать редуктор в ограниченном пространстве, что особенно актуально для компактных механизмов и оборудования.
- Простота монтажа: Удобная конструкция и четко определенные присоединительные размеры (таблицы присоединительных размеров в зависимости от габарита электродвигателя и типа лап) значительно упрощают процесс установки и обслуживания.
- Разнообразие вариантов фланцевого присоединения: Возможность выбора подходящего варианта фланцевого соединения обеспечивает совместимость с различным оборудованием.
- Высокая точность изготовления: Прецизионная обработка деталей гарантирует плавную и бесшумную работу редуктора.
В целом, редуктор CMG 022 представляет собой оптимальное решение для задач, требующих надежного, эффективного и компактного устройства для передачи вращающего момента.
