Описание

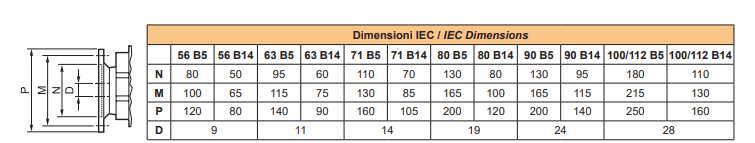

Таблица присоединительных размеров в зависимости от габарита электродвигателя, присоединяемого к редуктору.
| IEC | D | P | M | N |
|---|---|---|---|---|
| 56В14 | 9 | 80 | 65 | 50 |
| 56В5 | 9 | 120 | 100 | 80 |
| 63B5 | 11 | 140 | 115 | 95 |
| 71B5 | 14 | 160 | 130 | 110 |
| 71B14 | 14 | 105 | 85 | 70 |
| 80B5 | 19 | 200 | 165 | 130 |
| 80B14 | 19 | 120 | 100 | 80 |
| 90B5 | 24 | 200 | 165 | 130 |
| 90B14 | 24 | 140 | 115 | 95 |
| 100/112 B14 | 28 | 160 | 130 | 110 |
| 100/112 B5 | 28 | 250 | 215 | 180 |

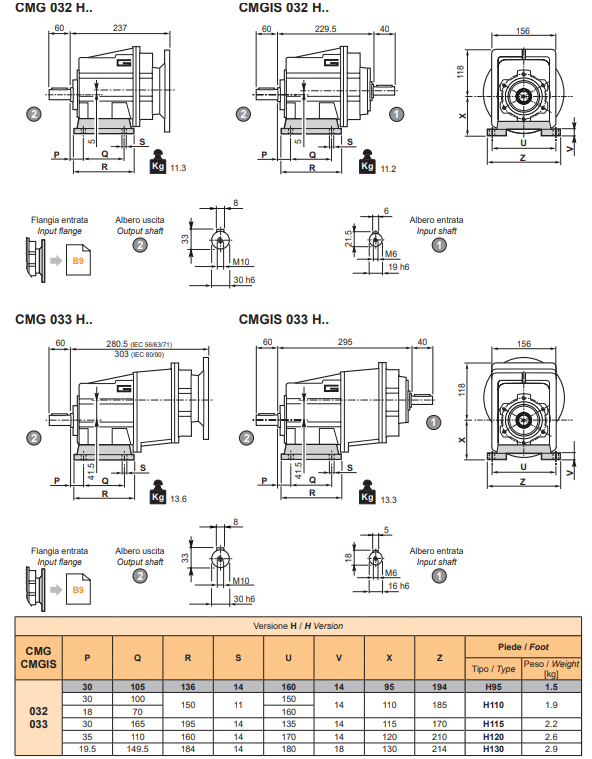

Таблица присоединительных размеров в зависимости от типа лап

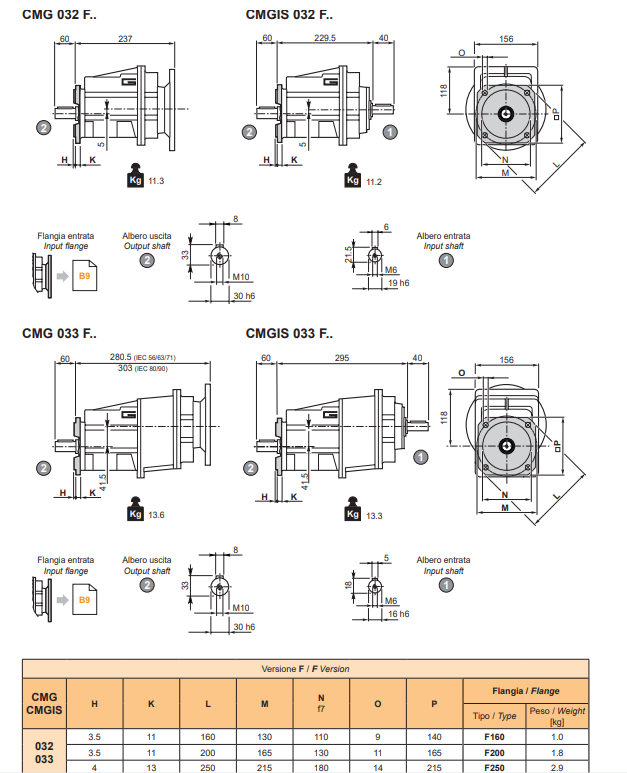

Виды фланцевого присоединения:
Таблица радиальной нагрузки на вал в зависимости от типоразмера редуктора
Редуктор цилиндрический соосный CMG 032: надежность и универсальность в одном устройстве
Редуктор CMG 032 — это высокоэффективное устройство, предназначенное для снижения скорости вращения и увеличения крутящего момента электродвигателей. Его соосная конструкция обеспечивает компактность и простоту установки, что делает его идеальным решением для разнообразных применений.
Благодаря широкому диапазону присоединительных размеров, совместимых с различными типоразмерами электродвигателей по стандарту IEC (как указано в таблице присоединительных размеров), редуктор CMG 032 легко интегрируется в существующие системы и подходит для модернизации оборудования. Таблица размеров позволяет подобрать редуктор под конкретный электродвигатель, обеспечивая точность и простоту монтажа.
- Высокая надежность: Редуктор изготовлен из высококачественных материалов и спроектирован для длительной и бесперебойной работы в самых разных условиях эксплуатации.
- Универсальность применения: CMG 032 находит широкое применение в различных отраслях промышленности, включая конвейерные системы, упаковочное оборудование, металлообрабатывающие станки, робототехнику и многое другое. Его можно использовать в механизмах, требующих точного регулирования скорости и значительного крутящего момента.
- Простота обслуживания: Конструкция редуктора предусматривает удобный доступ к внутренним компонентам, что значительно упрощает техническое обслуживание и ремонт.
- Различные варианты фланцевого присоединения: Возможность выбора типа фланцевого соединения (см. таблицу) обеспечивает гибкость при интеграции в различные механизмы и системы.
- Высокая радиальная нагрузка: Редуктор выдерживает значительные радиальные нагрузки на вал (данные в таблице радиальной нагрузки), что гарантирует стабильную работу даже в условиях высоких нагрузок.
Конкурентное преимущество редуктора CMG 032 заключается в оптимальном сочетании высокой надежности, универсальности применения, простоты установки и обслуживания, а также в наличии широкого спектра типоразмеров для адаптации к различным электродвигателям и условиям работы. Это делает его выгодным решением для предприятий, ценящих эффективность и долговечность оборудования.
