Описание
Серия высокоточных планетарных редукторов MTA представляет собой концентрацию различных технических решений в одном продукте, позволяющем достичь превосходных характеристик и точности.
Эта серия состоит из 5 типоразмеров (16-22-32-40-55) с 1 и 2 ступенями редукции, с диапазоном соотношений от 3: 1 до 100: 1 и характеристиками, которые удовлетворяют потребности бесчисленных устройств в различных секторах:
РОБОТОТЕХНИКА, АВТОМАТИЗАЦИЯ, СТАНКИ, ПЕЧАТНЫЕ МАШИНЫ, АВТОМАТИЧЕСКИЕ МАШИНЫ ДЛЯ УПАКОВКИ, МАНИПУЛЯТОРЫ, МАШИНЫ ЭКРАННОЙ ПЕЧАТИ, ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ.
Выходной корпус: он состоит из отливки из чугуна с шаровидным графитом, прошедшего соответствующую обработку для обеспечения прочности и устойчивости.
Сплошной квадратный фланец, помимо крепежных отверстий, имеет 2 дополнительных отверстия для контрольных штифтов для придания жесткости муфте в основании машины (отверстия отсутствуют на размере 16).
Внутренние зубья расположены непосредственно на корпусе и гарантируют надежную реакцию на высокие крутящие моменты, возникающие при перевороте при работе в переменном режиме.
Входной корпус: он изготовлен из высококачественной стали и впоследствии обработан для придания твердости и вязкости.
Зубья, расположенные непосредственно внутри корпуса, гарантируют точность и соосность.
Выходные валы: выходные валы изготовлены из легированной и закаленной стали. Седла для сателлитных передач выполнены за одно целое с валом; это гарантирует идеальное положение спутника, который поддерживается с обеих сторон. Кроме того, на противоположном конце получается гнездо подшипника для
укрепить вал и установить подшипник, поддерживающий шестерню; это гарантирует идеальную концентричность и идеальную зацепку между КОЛЕСОМ / СПУТНИКОМ / ШЕСТЕРНЮ.
Водило планетарной передачи: оно изготовлено из легированной и закаленной стали и заблокировано двумя подшипниками для определенного и точного положения.
Входная втулка: изготовлена из закаленной и отпущенной легированной стали, она поддерживается подшипником на выходном валу, чтобы всегда обеспечивать максимальное выравнивание.
Зажим: изготовлен из легкого сплава для обеспечения низкого момента инерции.
Шестерни: солнечные шестерни и сателлиты изготовлены из закаленной и улучшенной легированной стали с косозубыми зубьями с шлифованным профилем для повышения производительности и повышения бесшумности.
Входные фланцы: изготовлены из алюминия, доступны в нескольких вариантах для комбинирования с несколькими типами серводвигателей.
Подшипники: высококачественные подшипники соответствующего размера, гарантирующие долгий срок службы и бесшумную работу.
Уплотнения: скользящие масляные уплотнения, подходящие для использования при высоких температурах.
Окраска: на чугунный и стальной корпус нанесена двухкомпонентная полиуретановая краска черного цвета.
С другой стороны, на алюминиевые входные фланцы нанесено анодирование в черный цвет.

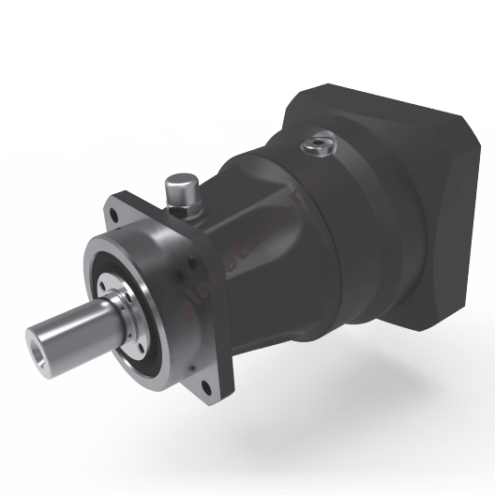

Планетарный редуктор Tramec MTA16: Превосходная точность и надежность
Редуктор Tramec MTA16 – это представитель серии высокоточных планетарных редукторов MTA, отличающийся компактностью и превосходными эксплуатационными характеристиками. Он сочетает в себе инновационные технические решения, обеспечивающие высокую точность работы и долговечность.
Преимущества перед конкурентами:
- Исключительная точность: Благодаря использованию высококачественных материалов и прецизионной обработки, редуктор обеспечивает высокую точность позиционирования, что критически важно для многих применений, включая робототехнику и автоматизацию.
- Высокая надежность: Прочный чугунный корпус, закаленные стальные шестерни и высококачественные подшипники гарантируют длительный срок службы и устойчивость к высоким нагрузкам. Конструкция с прямым зацеплением зубьев на корпусе обеспечивает надежную реакцию на высокие крутящие моменты.
- Универсальность: MTA16 подходит для широкого спектра задач в различных отраслях, от робототехники и автоматизации до станкостроения и полиграфии.
- Компактность и легкость: Оптимизированная конструкция позволяет использовать редуктор в ограниченном пространстве, не жертвуя при этом мощностью и надежностью. Легкосплавный зажим снижает момент инерции.
- Простота установки: Сплошной квадратный фланец с дополнительными отверстиями для контрольных штифтов обеспечивает жесткое и надежное крепление к оборудованию.
- Высококачественные комплектующие: Использование косозубых шестерен с шлифованным профилем, высококачественных подшипников и уплотнений обеспечивает бесшумную работу и длительный срок службы.
Применение:
- Робототехника
- Автоматизация промышленного оборудования
- Станкостроение
- Печатные машины
- Автоматические упаковочные машины
- Манипуляторы
- Машины экранной печати
- Линейные направляющие
Редуктор Tramec MTA16 – это оптимальное решение для задач, требующих высокой точности, надежности и долговечности.
