Описание

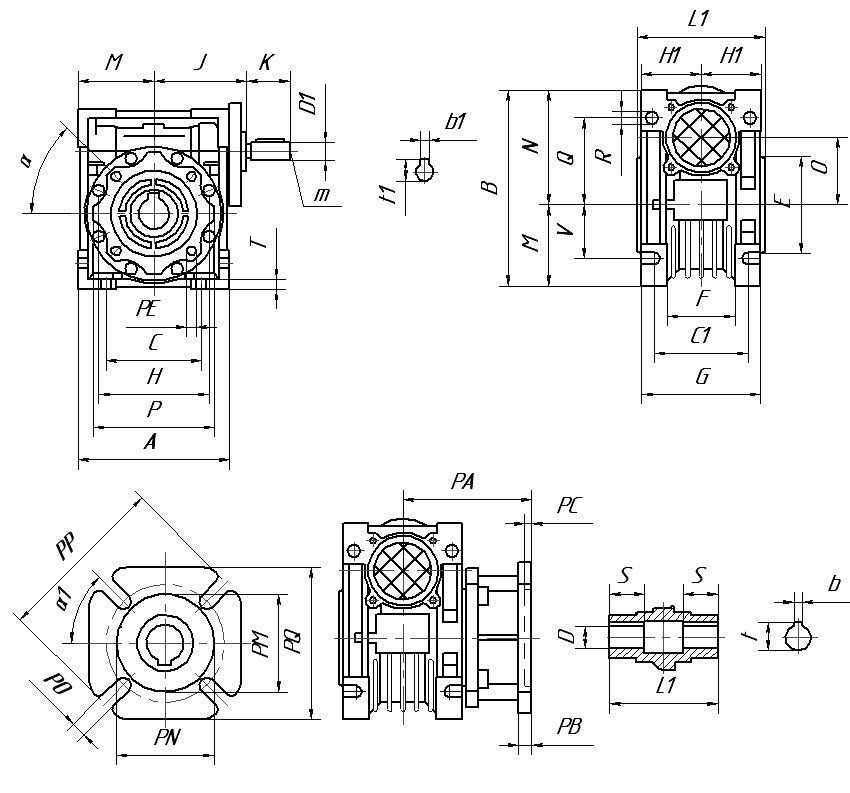

Чертеж редуктора и присоединительных фланцев:
| NRV | A | В | С | C1 | D(H7) | D1(j6) | E(h8) | F | G | H | H1 | J | К | L1 | M | N | 0 | P | Q | R |
| 30 | 80 | 97 | 54 | 44 | 14 | 9 | 55 | 32 | 56 | 65 | 29 | 51 | 20 | 63 | 40 | 57 | 30 | 75 | 44 | 6.5 |
| 40 | 100 | 121.5 | 70 | 60 | 18(19) | 11 | 60 | 43 | 71 | 75 | 36.5 | 60 | 23 | 78 | 50 | 71.5 | 40 | 87 | 55 | 6.5 |
| 50 | 120 | 144 | 80 | 70 | 25(24) | 14 | 70 | 49 | 85 | 85 | 43.5 | 74 | 30 | 92 | 60 | 84 | 50 | 100 | 64 | 8.5 |
| 63 | 144 | 174 | 100 | 85 | 25(28) | 19 | 80 | 67 | 103 | 95 | 53 | 90 | 40 | 112 | 72 | 102 | 63 | 110 | 80 | 8.5 |
| 75 | 172 | 205 | 120 | 90 | 28(35) | 24 | 95 | 72 | 112 | 115 | 57 | 105 | 50 | 120 | 86 | 119 | 75 | 140 | 93 | 11 |
| 90 | 206 | 238 | 140 | 100 | 35(38) | 24 | 110 | 74 | 130 | 130 | 67 | 125 | 50 | 140 | 103 | 135 | 90 | 160 | 102 | 13 |
| 110 | 252.5 | 295 | 170 | 115 | 42 | 28 | 130 | – | 144 | 165 | 74 | 142 | 60 | 155 | 127.5 | 167.5 | 110 | 200 | 125 | 14 |
| 130 | 292.5 | 335 | 200 | 120 | 45 | 30 | 180 | – | 155 | 215 | 81 | 162 | 80 | 170 | 147.5 | 187.5 | 130 | 250 | 140 | 16 |
| 150 | 340 | 400 | 240 | 145 | 50 | 35 | 180 | – | 185 | 215 | 96 | 195 | 80 | 200 | 170 | 230 | 150 | 250 | 180 | 18 |
| NRV | S | T | V | PA | PB | PC | PE | PM | PN(HB) | PO | PP | PQ | b | b1 | t | t1 | m | a | a1 | kg |
| 30 | 21 | 5.5 | 27 | 54.5 | 6 | 4 | M6x11(n=4) | 68 | 50 | 6.5(n=4) | 80 | 70 | 5 | 3 | 16.3 | 10.2 | – | 0° | 45″ | 1.2 |
| 40 | 26 | 6.5 | 35 | 67 | 7 | 4 | M6x8(n=4) | 75 | 60 | 9(n=4) | 110 | 95 | 6 | 4 | 20.8(21.8) | 12.5 | – | 45° | 45° | 2.3 |
| 50 | 30 | 7 | 40 | 90 | 9 | 5 | M8x10(n=4) | 85 | 70 | 11(n=4) | 125 | 110 | 8 | 5 | 28.3(27.3) | 16.0 | M6 | 45° | 45° | 3.5 |
| 63 | 36 | 8 | 50 | 82 | 10 | 6 | M8x14(n=8) | 150 | 115 | 11(n=4) | 180 | 142 | 8 | 6 | 28.3(31.3) | 21.5 | M6 | 45° | 45° | 6.2 |
| 75 | 40 | 10 | 60 | 111 | 13 | 6 | M8x14(n=8) | 165 | 130 | 14(n=4) | 200 | 170 | 8 | 8 | 31.3(38.3) | 27.0 | M8 | 45° | 45″ | 9 |
| 90 | 45 | 11 | 70 | 111 | 13 | 6 | M10x18(n=8) | 175 | 152 | 14(n=4) | 210 | 200 | 10 | 8 | 38.3(41.3) | 27.0 | M8 | 45° | 45″ | 13 |
| 110 | 50 | 14 | 85 | 131 | 15 | 6 | M10x18(n=8) | 230 | 170 | 14(n=8) | 280 | 260 | 12 | 8 | 45.3 | 31.0 | M10 | 45° | 45° | 42.5 |
| 130 | 60 | 15 | 100 | 140 | 15 | 6 | M12x21(n=8) | 255 | 180 | 16(n=8) | 320 | 290 | 14 | 8 | 48.8 | 33.0 | M10 | 45° | 22.5° | 59 |
| 150 | 72.5 | 18 | 120 | 155 | 15 | 6 | M12x21(n=8) | 255 | 180 | 16(n=6) | 320 | 290 | 14 | 10 | 53.8 | 38 | M12 | 45° | 22.5 | 87 |

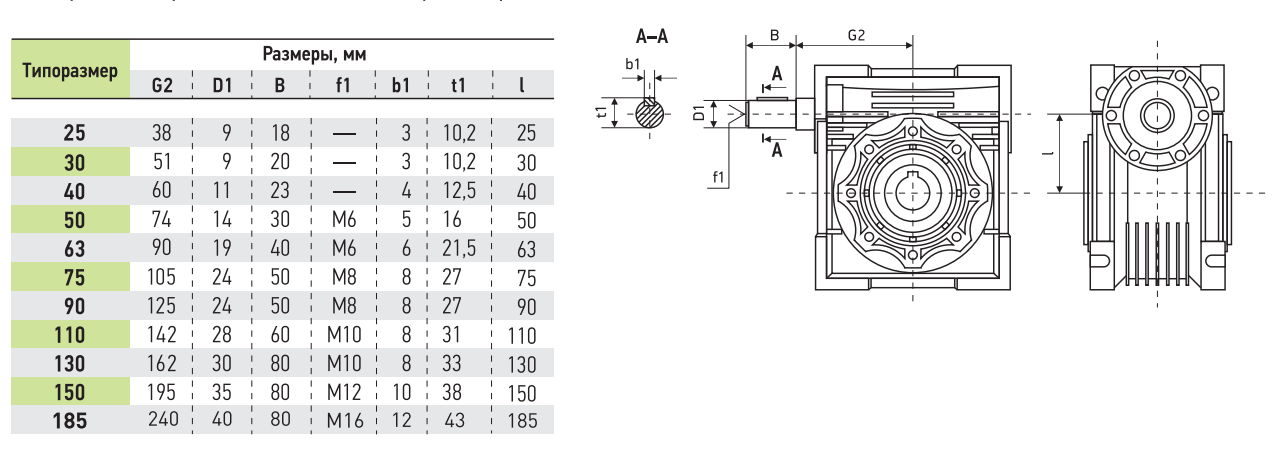

Чертеж вала:

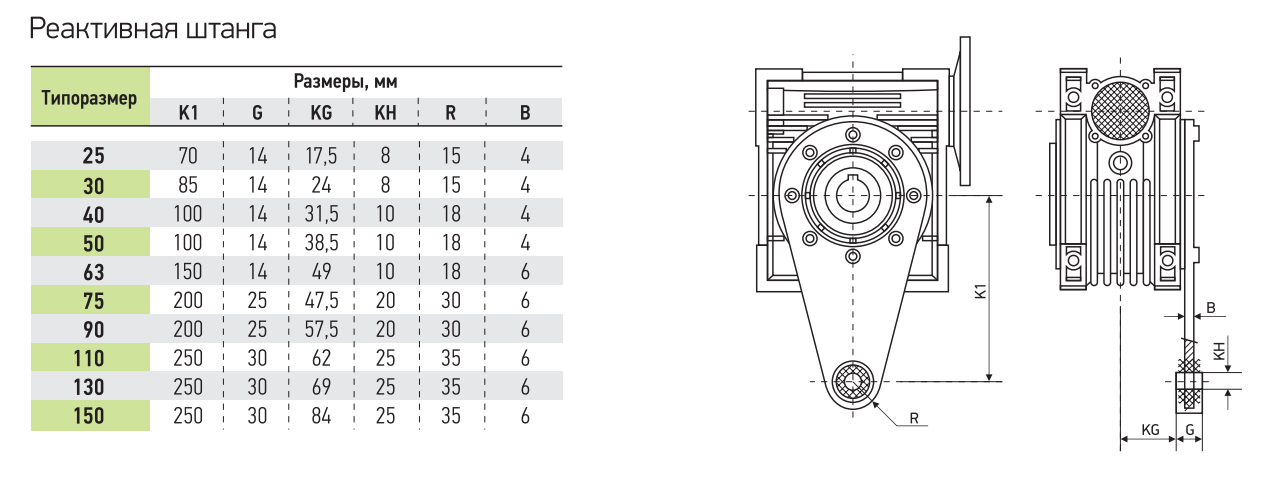

Червячный редуктор NRV 030: Надежность и эффективность в компактном исполнении
Червячный редуктор NRV 030 – это высокоэффективное и компактное решение для широкого спектра применений, где требуется преобразование вращательного движения с высоким передаточным числом и значительным снижением скорости. Его надежная конструкция, основанная на проверенных инженерных решениях, гарантирует долгий срок службы и бесперебойную работу даже в сложных условиях эксплуатации.
Области применения:
- Автоматизация промышленного оборудования: редуктор идеально подходит для привода конвейеров, робототехнических систем, упаковочных машин и другого оборудования, требующего точного позиционирования и плавного запуска.
- Машиностроение: используется в различных механизмах, таких как подъемники, поворотные устройства, станки и другое оборудование, где необходимо снизить скорость и увеличить крутящий момент.
- Приборостроение: компактность и точность редуктора делают его подходящим для использования в различных измерительных приборах и системах автоматического управления.
- Энергетика: может применяться в системах автоматизации энергетического оборудования, где требуется надежность и долговечность.
Конкурентные преимущества:
- Высокий КПД: оптимизированная конструкция червячной пары обеспечивает высокий коэффициент полезного действия, что снижает энергопотребление и повышает экономическую эффективность.
- Компактные размеры: редуктор имеет небольшие габариты, что позволяет использовать его в ограниченном пространстве.
- Высокая надежность: прочная конструкция и использование высококачественных материалов обеспечивают длительный срок службы и минимальный износ.
- Плавность хода: червячный механизм обеспечивает плавный и бесшумный ход, что особенно важно для чувствительного оборудования.
- Простота установки: удобные присоединительные фланцы упрощают монтаж и интеграцию редуктора в существующие системы.
- Широкий выбор модификаций: представленные в таблице габаритные размеры позволяют подобрать редуктор под конкретные потребности, обеспечивая оптимальное соответствие техническим требованиям проекта.
Благодаря сочетанию высокой производительности, компактности и надежности, червячный редуктор NRV 030 является отличным выбором для различных задач в промышленности и машиностроении.
