Описание
DIN 8189 / ISO 487 – 1984

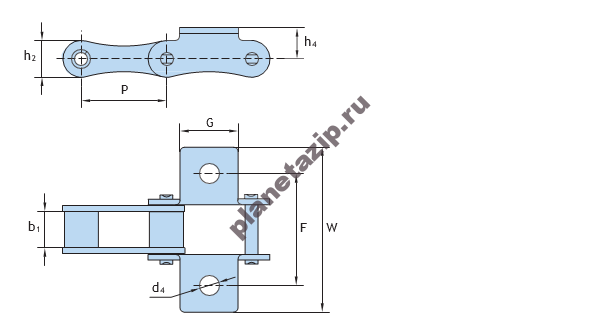

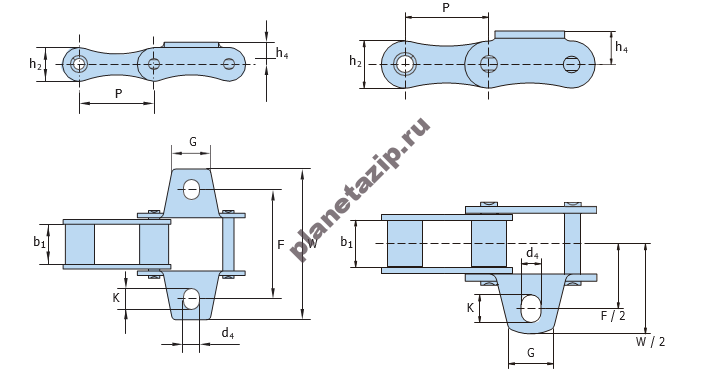

| Цепь | Размеры | ||||||||
| P | b1 | G | F | W | h4 | d4 | K | h2 | |
| mm | |||||||||
| S32K1 | 29.21 | 15.88 | 15.0 | 42.9 | 61.0 | 8.6 | 5.3 | 6.9 | 13.2 |
| S32K1F1 | 29.21 | 15.88 | 15.0 | 42.9 | 61.0 | 8.6 | 6.5 | 8.1 | 13.2 |
| S42K1 | 34.93 | 19.05 | 17.5 | 54.0 | 74.9 | 14.0 | 8.3 | 11.5 | 19.8 |
| S42A1F2 | 34.93 | 19.05 | 23.6 | 54.0 | 75.0 | 14.0 | 6.9 | 10.1 | 19.8 |
| S42F2A1 | 34.93 | 19.05 | 17.5 | 54.0 | 75.0 | 14.0 | 8.3 | 11.5 | 19.8 |
| S45K1 | 41.40 | 22.23 | 22.0 | 54.0 | 75.0 | 11.4 | 8.5 | 11.7 | 17.3 |
| S51K1 | 38.10 | 16.00 | 19.0 | 49.8 | 71.5 | 11.4 | 8.3 | 9.9 | 17.3 |
| S51HF1K1 | 38.10 | 16.00 | 34.0 | 52.4 | 84.5 | 13.0 | 8.3 | 9.9 | 21.0 |
| S52K1 | 38.10 | 22.23 | 19.0 | 58.8 | 78.0 | 11.4 | 8.3 | 9.9 | 17.3 |
| S52K1F1 | 38.10 | 22.23 | 19.0 | 58.8 | 78.0 | 11.4 | 6.6 | 8.2 | 17.3 |
| S55K1 | 41.40 | 22.23 | 22.0 | 54.0 | 75.0 | 11.4 | 8.5 | 11.7 | 17.3 |
| S55K1F1 | 41.40 | 22.23 | 22.0 | 54.0 | 75.0 | 11.4 | 6.5 | 9.5 | 17.3 |
| S55HK1 | 41.40 | 22.23 | 34.0 | 52.7 | 82.0 | 13.4 | 8.4 | 11.4 | 20.4 |
| S62K1 | 41.91 | 26.20 | 22.0 | 66.8 | 95.4 | 11.4 | 8.3 | 14.7 | 17.3 |
| S62A2K1 | 41.91 | 26.20 | 22.0 | 66.7 | 95.5 | 12.6 | 8.3 | 14.7 | 17.3 |
| S62F2K1 | 41.91 | 26.20 | 22.0 | 66.8 | 95.4 | 11.4 | 6.5 | 13.0 | 17.3 |
| S62F5A2K1 | 41.91 | 26.20 | 22.0 | 66.7 | 95.5 | 12.6 | 8.3 | 14.7 | 16.7 |
| S77K1 | 58.34 | 22.23 | 25.0 | 76.2 | 102.0 | 20.8 | 8.3 | 11.5 | 26.2 |
| S88K1 | 66.27 | 28.58 | 22.0 | 97.0 | 119.4 | 20.8 | 8.3 | 9.9 | 26.6 |
| S88F2K1 | 66.27 | 28.58 | 22.0 | 97.0 | 119.4 | 20.8 | 8.3 | 9.9 | 26.2 |
| S88F3K1 | 66.27 | 28.58 | 30.0 | 97.7 | 120.0 | 20.5 | 8.3 | 9.9 | 26.2 |

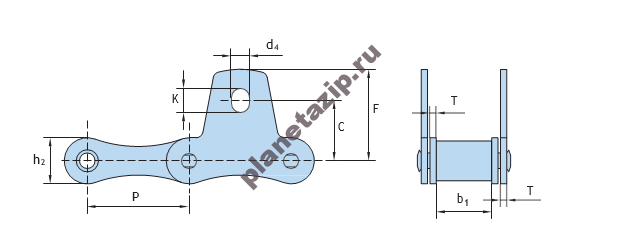

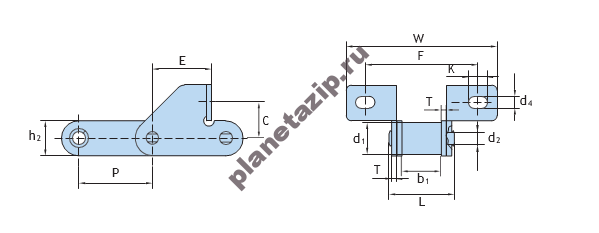

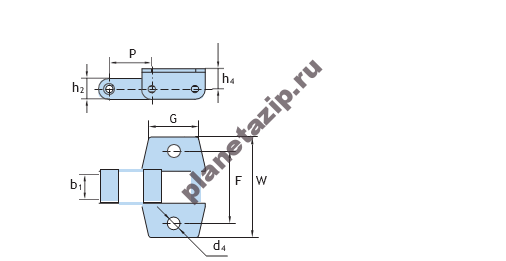

| Цепь. | Размеры | |||||||
| P | b1 | h2 | T | C | F | d4 | K | |
| mm | ||||||||
| S32SK1 | 29.21 | 15.88 | 13.2 | 1.8 | 17.3 | 26.2 | 5.3 | 6.9 |
| S42SK1 | 34.93 | 19.05 | 19.8 | 2.8 | 23.6 | 34.3 | 8.3 | 11.5 |
| S45SK1 | 41.40 | 22.23 | 17.3 | 2.8 | 19.8 | 30.2 | 8.3 | 11.5 |
| S52SK1 | 38.10 | 22.23 | 17.3 | 2.8 | 22.1 | 31.8 | 8.3 | 9.9 |
| S55SK1 | 41.40 | 22.23 | 17.3 | 2.8 | 19.8 | 30.2 | 8.3 | 11.5 |
| S62SK1 | 41.91 | 26.20 | 17.3 | 2.5 | 24.6 | 38.6 | 8.3 | 14.7 |
| S77SK1 | 58.34 | 22.23 | 26.2 | 4.0 | 36.3 | 50.0 | 8.3 | 11.5 |
| S88SK1 | 66.27 | 28.58 | 26.2 | 4.0 | 43.7 | 55.6 | 8.3 | 9.9 |
| Тип цепи | Размеры | |||||||||
| P | b1 | T | C | E | F | W | d4 | K | h4 | |
| mm | ||||||||||
| S32F1 | 29.21 | 15.88 | 1.8 | 17.3 | 26.2 | 42.9 | 60 | 5.3 | 6.9 | 8.6 |
| Тип цепи | Размеры | |||||||
| P | b1 | G | F | W | h4 | d4 | h2 | |
| mm | ||||||||
| S52F1 | 38.4 | 18.5 | 23.0 | 57.5 | 80.0 | 16.0 | 8.7 | 17.5 |
| Тип цепи | Размеры
P | b1 | G | F | W | h4 | d4 | h2 |
| mm | ||||||||
| S52F2 | 38.4 | 18.50 | 39.0 | 57.0 | 80.0 | 16.0 | 10.5 | 17.5 |
| S52F7 | 38.4 | 19.05 | 39.0 | 58.4 | 82.4 | 14.5 | 10.5 | 20.5 |
| S52F12 | 38.1 | 19.05 | 39.0 | 57.5 | 79.5 | 14.5 | 10.0 | 14.5 |

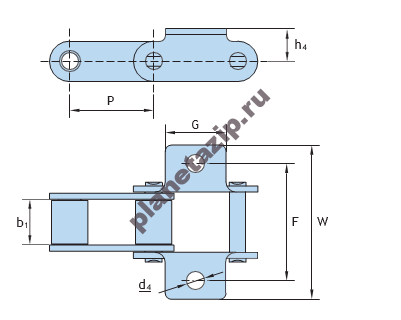

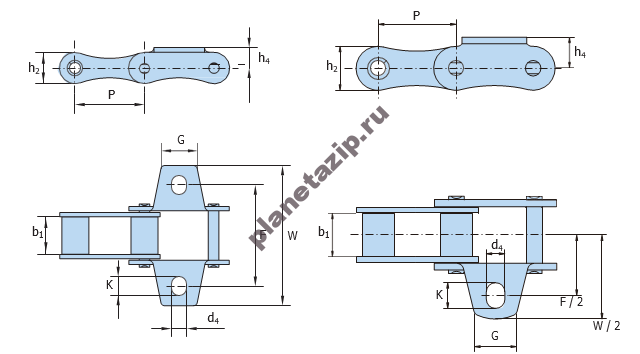

| Тип цепи | Размеры | ||||||
| P | b1 | G | F | W | h4 | d4 | |
| mm | |||||||
| S52F6 | 38.1 | 22.23 | 19.0 | 51.2 | 71.7 | 16.5 | 8.3 |
| Тип цепи | Размеры
P |
b1 |
G |
F |
W |
h4 |
d4 |
K |
| mm | ||||||||
| S55RK1 | 41.4 | 22.23 | 25.0 | 63.6 | 90.4 | 15.5 | 8.6 | 12.0 |
| S55RHK1 | 41.4 | 22.23 | 25.0 | 63.6 | 90.4 | 15.5 | 8.6 | 12.0 |
| Тип цепи | Размеры
P |
b1 |
G |
F |
W | h4 | d4 |
K |

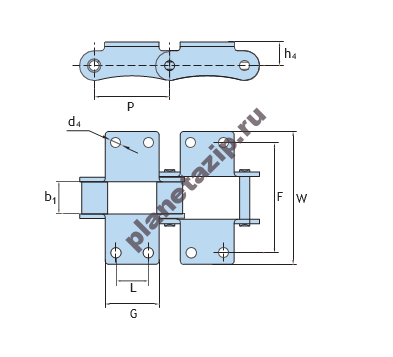

| mm | ||||||||
| S32K1F2 | 29.21 | 15.88 | 15.0 | 42.9 | 61.0 | 8.6 | 5.3 | 13.2 |
| S45K1F1 | 41.40 | 22.23 | 22.0 | 51.0 | 75.0 | 11.4 | 7.2 | 17.3 |
| S52K1F2 | 38.10 | 22.23 | 22.0 | 58.7 | 76.5 | 11.4 | 8.5 | 17.3 |
| S55F5 | 41.40 | 22.23 | 22.0 | 56.0 | 75.0 | 11.4 | 10.0 | 17.3 |
| S55K1F2 | 41.40 | 22.23 | 22.0 | 55.0 | 75.0 | 11.4 | 8.5 | 17.3 |
| S77K1F1 | 58.34 | 22.23 | 26.0 | 76.2 | 103.8 | 20.8 | 10.5 | 26.2 |
| Тип цепи | Размеры
P | b1 | L | G | F | W | h4 | d4 |
| mm | ||||||||
| S62K2F1 | 41.91 | 26.20 | 19.1 | 35.0 | 66.8 | 95.4 | 11.4 | 8.3 |
| S88K2F1 | 66.27 | 28.58 | 28.6 | 47.6 | 97.0 | 117.4 | 20.8 | 9.2 |
Тип цепи Размеры
P b1 G F W h4 d4
mm
S77F1K1 58.34 22.23 40.0 77.0 128.0 20.0 10.5
S77F2K1 58.34 22.23 40.0 77.0 132.0 25.0 10.5

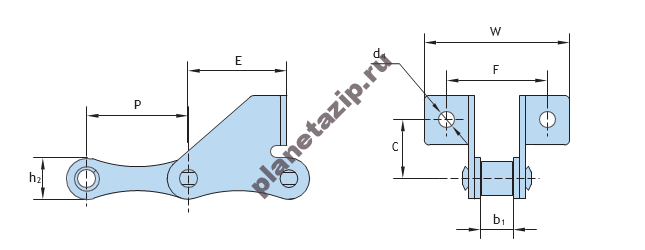

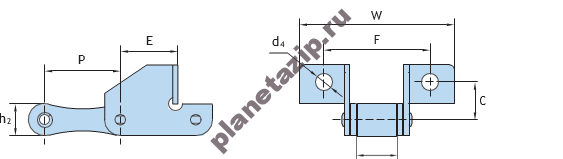

| Тип цепи | Размеры | |||||||
| P | b1 | C | E | F | W | d4 | h2 | |
| mm | ||||||||
| S32SD | 29.21 | 15.88 | 20.0 | 19.2 | 58.0 | 78.0 | 6.4 | 13.2 |
| S45W-F1 | 41.40 | 22.23 | 20.0 | 37.0 | 58.0 | 87.0 | 6.6 | 17.3 |
| S45W-F4 | 41.40 | 22.23 | 20.5 | 33.2 | 58.0 | 85.6 | 6.6 | 17.3 |
| S45F1 | 41.40 | 22.23 | 21.0 | 25.0 | 62.4 | 83.4 | 8.5 | 17.3 |
| S45SDF2 | 41.40 | 22.23 | 21.0 | 28.5 | 62.4 | 83.4 | 8.5 | 17.3 |
| S52SD | 38.10 | 22.23 | 20.0 | 19.2 | 62.0 | 88.5 | 6.4 | 7.3 |
| S52F4 | 38.10 | 15.80 | 20.6 | 37.0 | 53.8 | 69.5 | 6.4 | 16.7 |
| S52F8 | 38.10 | 22.23 | 20.6 | 37.0 | 60.7 | 76.4 | 6.4 | 17.3 |
| S52F9 | 38.10 | 18.50 | 20.0 | 18.5 | 54.5 | 71.0 | 6.5 | 16.5 |
| S52LSD | 38.10 | 16.40 | 20.0 | 17.5 | 54.5 | 71.0 | 6.5 | 16.5 |
| S52LF2SD | 38.10 | 16.00 | 20.0 | 19.0 | 54.6 | 76.6 | 6.5 | 17.0 |
| S52F12SD | 38.10 | 13.00 | 20.0 | 30.0 | 47.5 | 83.4 | 6.4 | 17.3 |
| S52SDF2 | 38.10 | 22.20 | 20.2 | 37.2 | 57.6 | 86.2 | 6.5 | 16.4 |
| S55F2 | 41.40 | 22.23 | 20.0 | 37.0 | 58.0 | 87.0 | 6.4 | 17.3 |
| S55F3 | 41.40 | 22.23 | 20.5 | 33.2 | 58.0 | 85.6 | 6.6 | 17.3 |
| S55F4 | 41.40 | 22.23 | 20.0 | 37.0 | 58.0 | 87.0 | 6.6 | 17.3 |
| S55F6 | 41.40 | 22.23 | 20.0 | 30.0 | 58.0 | 87.0 | 6.4 | 17.3 |
| S55F7 | 41.40 | 22.23 | 20.5 | 33.2 | 62.0 | 85.6 | 6.6 | 17.3 |
| S55RSDF1 | 41.40 | 22.23 | 20.5 | 33.2 | 62.0 | 85.6 | 6.6 | 22.4 |
| S55SDF2 | 41.40 | 22.20 | 20.0 | 33.4 | 58.0 | 86.0 | 6.6 | 17.3 |
| S62SD | 41.91 | 26.20 | 20.0 | 32.6 | 61.4 | 92.0 | 6.4 | 17.3 |
| Тип цепи | Размеры | |||||||
| P | b1 | C | E | F | W | d4 | h2 | |
| mm | ||||||||
| S45V | 41.4 | 22.23 | 21.00 | 28.5 | 62.4 | 83.4 | 8.8 | 17.3 |
| S45SD | 41.4 | 22.23 | 17.00 | 28.3 | 58.0 | 81.2 | 8.5 | 17.3 |
| S45SDF1 | 41.4 | 22.23 | 17.50 | 31.9 | 62.0 | 91.0 | 8.5 | 17.3 |
| S45SDF3 | 41.4 | 22.23 | 16.50 | 31.9 | 62.0 | 91.0 | 8.5 | 17.3 |
| S52SDF1 | 38.1 | 15.80 | 19.56 | 20.0 | 56.0 | 82.0 | 6.4 | 17.3 |
| S55V | 41.4 | 22.23 | 21.00 | 28.5 | 57.5 | 83.4 | 6.5 | 17.3 |
| S55SDF1 | 41.4 | 22.23 | 20.00 | 31.9 | 58.0 | 89.2 | 6.5 | 17.3 |
Тип цепи Размеры
P d1 b1 C E F W d4 h2
mm
S52F11SD 38.1 16.00 17.50 21.0 23.0 55.0 75.0 8.3 20.0
S52F3 38.4 15.88 18.50 24.0 37.4 52.0 73.0 8.7 17.5
Тип цепи Размеры
P C E F W d4 K
mm
S55F9SD 41.4 20.5 33.4 62.0 85.4 6.7 10.7
| Тип цепи | Размеры
P | b1 | C | E | F | W | d4 | h2 |
| mm | ||||||||
| S55F1 | 41.4 | 22.23 | 19.0 | 31.9 | 62.0 | 89.2 | 8.3 | 17.3 |
| S55RSD | 41.4 | 22.23 | 19.0 | 31.9 | 62.0 | 89.2 | 8.3 | 22.4 |
| S55SDF3 | 41.4 | 22.23 | 17.2 | 31.9 | 62.0 | 92.0 | 8.3 | 17.3 |
| S55HSDF1 | 41.4 | 22.23 | 20.6 | 41.8 | 64.0 | 91.0 | 8.4 | 20.4 |
| S55RHSDF1 | 41.4 | 22.23 | 25.4 | 31.5 | 71.0 | 101.0 | 8.5 | 22.4 |
| S55F10SD | 41.4 | 22.23 | 20.0 | 30.0 | 57.0 | 90.1 | 6.5 | 17.3 |
| Тип цепи | Размеры
P | C | E | F | W | d4 | K |
| mm | |||||||
| S45HF1 | 41.4 | 17.50 | 24.9 | 63.4 | 92.0 | 8.3 | 9.2 |
| S55HSD | 41.4 | 20.60 | 32.5 | 64.0 | 91.0 | 7.5 | 10.7 |

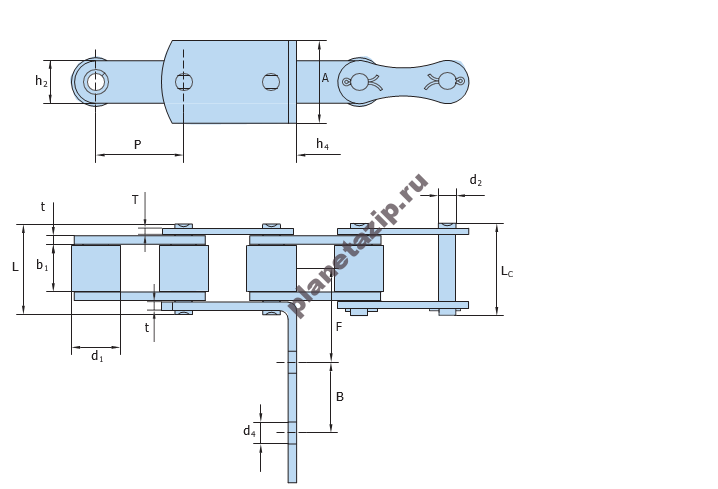

| Тип цепи | Размеры
P | A | B | F | h4 | d4 |
| mm | ||||||
| S45HF2 | 41.4 | 39.0 | 50 | 61.0 | 11.8 | 8.3 |
| S55HF1 | 41.4 | 30.0 | 30 | 32.0 | 13.5 | 6.5 |

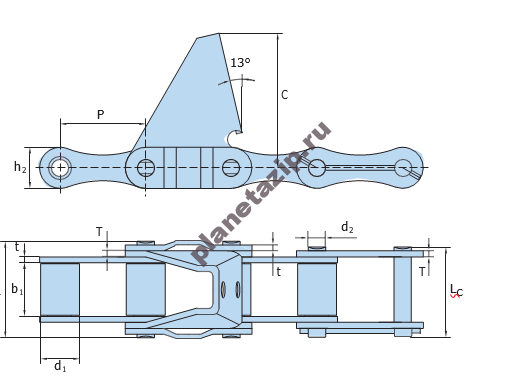

| Тип цепи | Pitch | Roller | Width | Pin | Pin length | Plate | Ultimate | Weight | ||
| diameter | between inner plates | diameter | dimension | tensile strength | per meter | |||||
| P | d1 max | b1 min | d2 max | L max LC max | h2 max | t/T | C | Q min | Q0 | |
| mm | kN/LB | kN | ||||||||
| S62R-C6E | 41.91 | 19.05 | 25.8 | 8.5 | 47.8 44.6 | 20.1 | 2.8/3.0 | 66.0 | 42.0/9 448 | 43.7 |

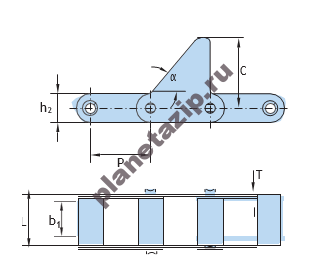

| Тип цепи | Размеры | ||||||
| P | b1 | C | α | L | T | h2 | |
| mm | ° | mm | |||||
| S62F1 | 41.91 | 25.4 | 60.0 | 50 | 41.9 | 3.0 | 20.0 |

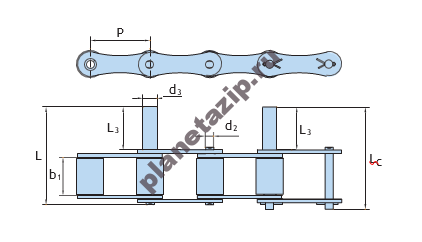

| Тип цепи | Размеры
P | b1 | d2 | d3 | L3 | L | LC |
| mm | |||||||
| S42-D1F1 | 34.93 | 19.05 | 7.00 | 9.95 | 25 | 58.0 | 61.0 |
| S42-D2 | 34.93 | 19.05 | 7.00 | 10.00 | 30 | 63.0 | 65.7 |
| S62-D3F1 | 41.91 | 26.20 | 5.72 | 5.72 | 18 | 56.8 | 59.5 |
| S62-D4 | 41.91 | 26.20 | 5.62 | 10.00 | 35 | 73.8 | 76.5 |

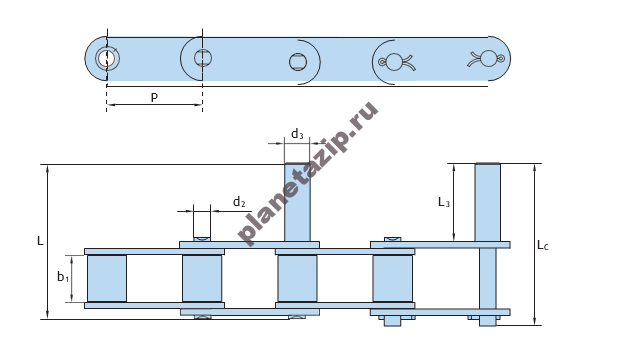

| Тип цепи | Размеры
P | b1 | d2 | d3 | L3 | L | LC |
| mm | |||||||
| S62F6 | 41.91 | 25.40 | 9.00 | 12.70 | 40.00 | 84.8 | 87.8 |
| S62F4 | 41.91 | 26.00 | 8.00 | 12.70 | 40.00 | 80.8 | 83.8 |
Прикрепления (аттачменты) для длиннозвенных цепей
Представляем высококачественные прикрепления типа S для длиннозвенных цепей, соответствующие стандартам DIN 8189 / ISO 487 - 1984. Наши аттачменты разработаны для надежного и долговечного соединения цепей различных типоразмеров: S32, S42, S45, S51, S52, S55, S62, S77, S88. Они обеспечивают максимальную прочность и надежность соединения, выдерживая значительные нагрузки и вибрации.
Данные прикрепления незаменимы в различных отраслях промышленности, где используются длиннозвенные цепи. Они идеально подходят для:
- Подъемно-транспортного оборудования
- Конвейерных систем
- Строительной техники
- Сельскохозяйственного оборудования
- И других механизмов, работающих с высокими нагрузками.
Конкурентное преимущество наших аттачментов заключается в:
- Высокой прочности: Использование высококачественных материалов и передовых технологий производства гарантирует длительный срок службы и устойчивость к износу.
- Точной подгонке: Прецизионное изготовление обеспечивает идеальное соответствие аттачментов к цепям указанных типоразмеров, предотвращая люфты и ослабление соединения.
- Надежности: Наши прикрепления способны выдерживать значительные ударные и вибрационные нагрузки, обеспечивая безопасную и бесперебойную работу оборудования.
- Широком ассортименте: Мы предлагаем аттачменты для широкого спектра типоразмеров длиннозвенных цепей, что позволяет подобрать оптимальный вариант для любых задач.
- Соответствии стандартам: Наши прикрепления соответствуют международным стандартам качества и безопасности, подтвержденным сертификатами.
Выбирая наши прикрепления, вы получаете гарантию надежности, долговечности и безопасности вашей техники.
