Описание
Материал ленты: Ацетал с низким трением, темно
-синий резиновый материал: термопластичная резина, Аква-синий материал
стержня: PBT (белый)
открытая поверхность: 29% (прямой)
стандартная длина: ширина ≤ 24 дюйма: 3,05 м (10 футов.) / ширина > 24 дюйма: 1,52 (5 футов.)

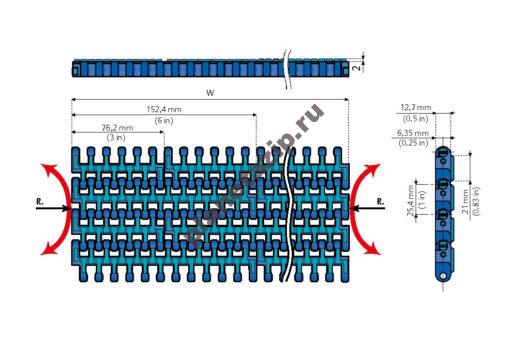

| Ширина W | Кривая нормальна радиус min. | Max. Полезная нагрузка | Радиус Обратного Изгиба | ||
| mm | Дюйм | Как раз | Кривая | ||
| 76 | 3 | 145 | 30000 N/m (2000 lbs/ft.) |
2000 N (450 lbs) |
25 mm (0.98 in) |
| 152 | 6 | 290 | 30000 N/m (2000 lbs/ft.) |
2000 N (450 lbs) |
25 mm (0.98 in) |
| 229 | 9 | 435 | 30000 N/m (2000 lbs/ft.) |
2000 N (450 lbs) |
25 mm (0.98 in) |
| 305 | 12 | 580 | 30000 N/m (2000 lbs/ft.) |
2000 N (450 lbs) |
25 mm (0.98 in) |
| 381 | 15 | 725 | 30000 N/m (2000 lbs/ft.) |
2000 N (450 lbs) |
25 mm (0.98 in) |
| 457 | 18 | 890 | 30000 N/m (2000 lbs/ft.) |
2000 N (450 lbs) |
25 mm (0.98 in) |
| 533 | 21 | 1040 | 30000 N/m (2000 lbs/ft.) |
2000 N (450 lbs) |
25 mm (0.98 in) |
| 610 | 24 | 1250 | 30000 N/m (2000 lbs/ft.) |
2000 N (450 lbs) |
25 mm (0.98 in) |
Эта лента является двунаправленной и может формировать как левый, так и правый повороты.
Даже s-кривые возможны, если это позволяет заряд.
Лента доступна с различными зажимами и направляющими системами.

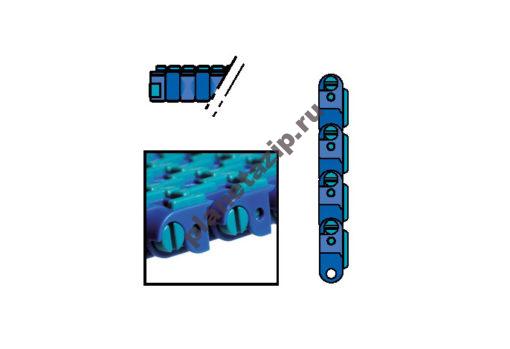

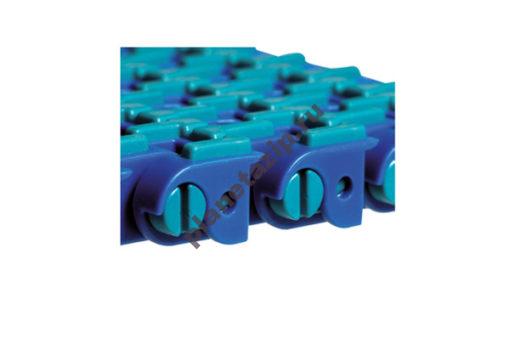

Без вкладки версия ” C“
Просто зажим для удержания болтов.
| Ширина W мм |
Ширина W Дюйм |
Описание товара |
|---|---|---|
| 76 | 3 | LFB2256C-K300VG |
| 152 | 6 | LFB2256C-K600VG |
| 229 | 9 | LFB2256C-K900VG |
| 305 | 12 | LFB2256C-K1200VG |
| 381 | 15 | LFB2256C-K1500VG |
| 457 | 18 | LFB2256C-K1800VG |
| 533 | 21 | LFB2256C-K2100VG |
| 610 | 24 | LFB2256C-K2400VG |
Mit Gleitschuh Version „S“
An der Klemme zur Rückhaltung der Bolzen ist ein Gleitschuh befestigt, der Reibung reduzieren kann und als Verschleißteil dient.
| Breite W mm |
Breite W Zoll |
Artikelbezeichnung |
|---|---|---|
| 76 | 3 | LFB2256S-K300VG |
| 152 | 6 | LFB2256S-K600VG |
| 229 | 9 | LFB2256S-K900VG |
| 305 | 12 | LFB2256S-K1200VG |
| 381 | 15 | LFB2256S-K1500VG |
| 457 | 18 | LFB2256S-K1800VG |
| 533 | 21 | LFB2256S-K2100VG |
| 610 | 24 | LFB2256S-K2400VG |

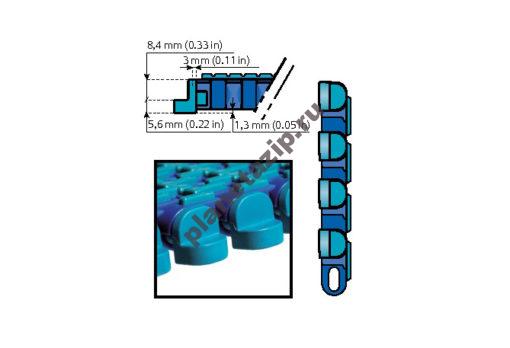

С TAB версия ” T“
К зажиму для удержания болтов прикреплена вкладка, которая удерживает ленту на поворотах внизу.
| Ширина W мм |
Ширина W Дюйм |
Описание товара |
|---|---|---|
| 76 | 3 | LFB2256TAB-K300VG |
| 152 | 6 | LFB2256TAB-K600VG |
| 229 | 9 | LFB2256TAB-K900VG |
| 305 | 12 | LFB2256TAB-K1200VG |
| 381 | 15 | LFB2256TAB-K1500VG |
| 457 | 18 | LFB2256TAB-K1800VG |
| 533 | 21 | LFB2256TAB-K2100VG |
| 610 | 24 | LFB2256TAB-K2400VG |

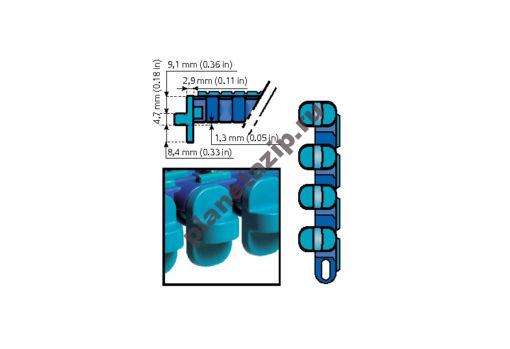

Mit TAB und Positionierer Version „TP“
An der Klemme zur Rückhaltung der Bolzen ist ein TAB-Positionierer befestigt, der das Band in den Kurven unten hält und auf geraden Abschnitten führt.
| Breite W mm |
Breite W Zoll |
Artikelbezeichnung |
|---|---|---|
| 76 | 3 | LFB2256TP-K300VG |
| 152 | 6 | LFB2256TP-K600VG |
| 229 | 9 | LFB2256TP-K900VG |
| 305 | 12 | LFB2256TP-K1200VG |
| 381 | 15 | LFB2256TP-K1500VG |
| 457 | 18 | LFB2256TP-K1800VG |
| 533 | 21 | LFB2256TP-K2100VG |
| 610 | 24 | LFB2256TP-K2400VG |
