Описание
Трехфазные электродвигатели Able серии MSEJ имеют встроенный электромагнитный тормоз. Они используются в приводах, для которых необходимо торможение механизма, а также, если нужно предотвратить проворачивание вала под действием внешних сил или момента инерции вращающихся масс. Для временного растормаживания такой двигатель оснащен специальной рукояткой. Электродвигатели с тормозом Able серии MSEJ используются, в основном, в подъемно-транспортном оборудовании (тельферы, краны, лифты и т.п.) или во внутризаводском электротранспорте.
В электродвигателях MSEJ установлены дисковые тормоза. В обесточенном состоянии пружины зажимают тормозной диск, закрепленный на валу электродвигателя, создавая тормозной момент. При подаче питания на клеммы электродвигателя выпрямленное напряжение со встроенного выпрямителя поступает на электромагнитную муфту. Под действием магнитных сил пружины сжимаются, тормозной диск освобождается и электродвигатель начинает вращение.
| Типо-размер | Присоединительные размеры (мм) | ||||||||||||||||||||
| IMB14 | IMB5 | ||||||||||||||||||||
| A | В | С | D | E | F | G | H | К | M | N | P | R | S | T | M | N | P | R | S | T | |
| 56 | 90 | 71 | 36 | 9 | 20 | 3 | 7.2 | 56 | 5.8 | 65 | 50 | 80 | 0 | M5 | 2.5 | 100 | 80 | 120 | 0 | 7 | 3.0 |
| 63 | 100 | 80 | 40 | 11 | 23 | 4 | 8.5 | 63 | 7 | 75 | 60 | 90 | 0 | M5 | 2.5 | 115 | 95 | 140 | 0 | 10 | 3.0 |
| 71 | 112 | 90 | 45 | 14 | 30 | 5 | 11 | 71 | 7 | 85 | 70 | 105 | 0 | M6 | 2.5 | 130 | 110 | 160 | 0 | 10 | 3.5 |
| 80 | 125 | 100 | 50 | 19 | 40 | 6 | 15.5 | 80 | 10 | 100 | 80 | 120 | 0 | M6 | 3.0 | 165 | 130 | 200 | 0 | 12 | 3.5 |
| 90S | 140 | 100 | 56 | 24 | 50 | 8 | 20 | 90 | 10 | 115 | 95 | 140 | 0 | M8 | 3.0 | 165 | 130 | 200 | 0 | 12 | 3.5 |
| 90L | 140 | 125 | 56 | 24 | 50 | 8 | 20 | 90 | 10 | 115 | 95 | 140 | 0 | M8 | 3.0 | 165 | 130 | 200 | 0 | 12 | 3.5 |
| 100L | 160 | 140 | 63 | 28 | 60 | 8 | 24 | 100 | 12 | 130 | 110 | 160 | 0 | M8 | 3.5 | 215 | 180 | 250 | 0 | 15 | 4.0 |
| 112M | 190 | 140 | 70 | 28 | 60 | 8 | 24 | 112 | 12 | 130 | 110 | 160 | 0 | M8 | 3.5 | 215 | 180 | 250 | 0 | 15 | 4.0 |
| 132S | 216 | 140 | 89 | 38 | 80 | 10 | 33 | 132 | 12 | 165 | 130 | 200 | 0 | M10 | 4.0 | 265 | 230 | 300 | 0 | 15 | 4.0 |
| 132M | 216 | 178 | 89 | 38 | 80 | 10 | 33 | 132 | 12 | 165 | 130 | 200 | 0 | M10 | 4.0 | 265 | 230 | 300 | 0 | 15 | 4.0 |
| 160M | 254 | 210 | 108 | 43 | 110 | 12 | 37 | 160 | 15 | 215 | 180 | 250 | 0 | M12 | 4.0 | 300 | 250 | 350 | 0 | 15 | 5.0 |
| 160L | 254 | 254 | 108 | 42 | 110 | 12 | 37 | 160 | 15 | 215 | 180 | 250 | 0 | M12 | 4.0 | 300 | 250 | 350 | 0 | 15 | 5.0 |
| 180M | 279 | 241 | 121 | 48 | 110 | 14 | 42.5 | 180 | 15 | 265 | 230 | 300 | 0 | M15 | 4.0 | 300 | 250 | 350 | 0 | 19 | 5.0 |
| 180L | 279 | 279 | 121 | 48 | 110 | 14 | 42.5 | 180 | 15 | 265 | 230 | 300 | 0 | M15 | 4.0 | 300 | 250 | 350 | 0 | 19 | 5.0 |

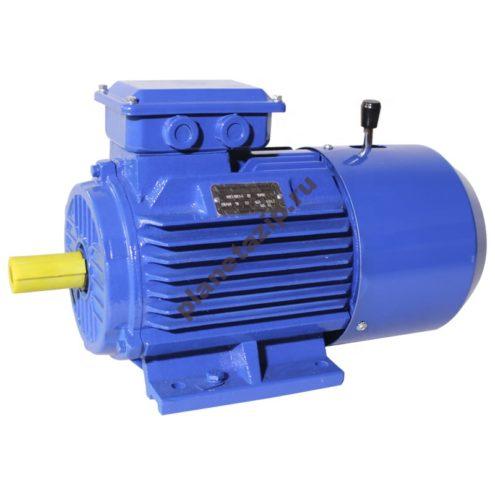

Электродвигатель MSEJ180M-2 22.0 кВт 3000 об/мин: расширенное описание
Трехфазный электродвигатель MSEJ180M-2 мощностью 22 кВт и скоростью вращения 3000 об/мин, относящийся к серии MSEJ от Able, представляет собой надежное и эффективное решение для широкого спектра применений, где требуется сочетание высокой мощности и встроенного электромагнитного тормоза. Дисковая конструкция тормоза обеспечивает плавное и предсказуемое торможение, предотвращая неконтролируемое вращение вала после выключения питания или под воздействием внешних сил. Это особенно важно в механизмах с высокой инерцией вращающихся масс.
Встроенный электромагнитный тормоз активируется автоматически при отключении питания, обеспечивая надежную фиксацию вала. Для временного отключения тормоза предусмотрен специальный механический рычаг. Такая конструкция гарантирует безопасность работы оборудования и предотвращает возможные аварийные ситуации, связанные с самопроизвольным движением механизмов.
- Высокая надежность: Использование высококачественных материалов и передовых технологий производства обеспечивает длительный срок службы и бесперебойную работу двигателя.
- Безопасность: Встроенный электромагнитный тормоз гарантирует надежную фиксацию вала в обесточенном состоянии, предотвращая несчастные случаи.
- Простота установки и обслуживания: Компактная конструкция и стандартные присоединительные размеры упрощают монтаж и техническое обслуживание.
- Универсальность: Подходит для различных типов оборудования, требующих торможения, включая подъемно-транспортные механизмы, электротранспорт внутри производственных помещений, конвейеры и другие механизмы, где важна точность позиционирования и остановки.
- Конкурентные преимущества: По сравнению с аналогами, двигатель MSEJ180M-2 отличается оптимальным соотношением цена/качество, высокой надежностью тормозной системы и компактностью. Встроенный выпрямитель упрощает схему подключения и снижает затраты на дополнительные компоненты.
Подробные технические характеристики и габаритные размеры представлены в прилагаемой документации. Обратите внимание на высокую точность изготовления и надежность всех компонентов, гарантирующие долгий срок службы и минимальные затраты на ремонт.
