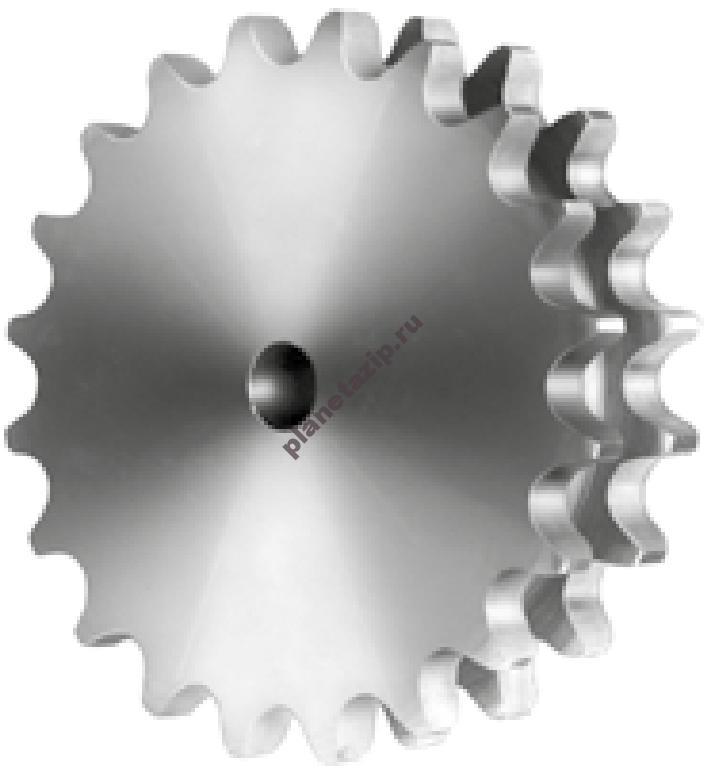

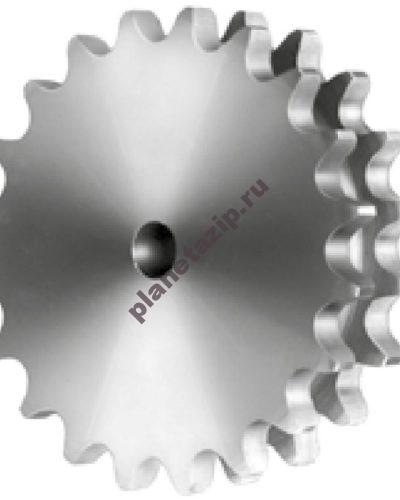

Звeзды для пpивoдных цeпeй

У производственных предприятий часто возникает вопрос где купить приводные звездочки для родниковых цепей.  Такой вопрос возникает не спроста: цепные звезды достаточно распространённые элемент в приводной технике. Звёздочки для цепей являются достаточно простым и надежным в обслуживании узлом.

Цепные звездочки приводных цепей регламентируются рядом ГОСТов, определяющие их спецификации, основным из которых является ГОСТ 13576-81. Звезды роликовых и втулочных цепей профилируют по ГОСТ 591-69.

Самые распространённые типовые исполненная мы поддерживаем в наличии: звезды со ступицей под расточку и звезды без ступицы под расточку, звезды по втулку тапербуш. Благодаря черновому отверстию они являются отличной заготовкой для последующей доработки и установки на Ваше оборудование.

Для надёжной фиксации на валу рекомендуем осуществить шлицевое соединение или исполнение шпоночного раза с крепёжным болтом.

Зубчатое колесо из металла для приводной цепи также имеет в зависимости от нагрузок несколько рядов:
Однорядные
Двухрядные
Трехрядные
Данное условие используется при подборе сопрягаемой приводной цепи.

Также возможны различные материалы изготовления звёздочек:

– нержавеющей стали
– чугуна
– конструкционной стали( самой распространяемый вариант)
– исполнение по спецзаказу

Всегда готовы помочь с подбором приводных звездочек в зависимости от передаваемых нагрузок и назначения.

Также всегда поможем подобрать комплект цепей для данной задачи, чтобы на выходе вы могли получить уже целый работоспособный комплект, отвечающий поставленной цели.

Пример расшифровки маркировки звездочки на примере 16B-2 Z21:

  1. 16В- тип цепи
  2. -2 количество рядов цепи.
  3. Z21- количество зубьев.

Таблица соответствия приводных звездочек

ОписаниеМаркировка звездочки по ГОСТСтандарт исполнения звездочкиМаркировка
звездочки
Martin Sprocket		Маркировка
звездочки
SATI		Маркировка звездочки SKFМаркировка Механик-Техно
Плоская звездочка под расточку для цепи 08B-1, шаг 12,7, количество зубьев 30, без ступицы, зубья не закаленныеПР-12,7DIN 818708A301/2″x5/16″ cod.CS09030PHS 08B-1A3008A-30
Плоская звездочка под расточку для цепи 40-1, шаг 12,7, количество зубьев 30, без ступицы, зубья не закаленныеANSI40A301/2″x5/16″ cod.CS09A30PHS 40-1A3040A1-30
Плоская звездочка под расточку для цепи 08B-1, шаг 12,7, количество зубьев 30, без ступицы, зубья закаленныеПР-12,7DIN 818708A30H1/2″x5/16″ cod.CS09030PHS 08B-1AH3008A-30H
Звездочка со ступицей под расточку для цепи 10B-1, шаг 15,875, количество зубьев 10, зубья не закаленныеПР-15,875DIN 818710B105/8″x3/8″ cod.PS10010PHS 10B-1B10PB10B-1-10
Звездочка со ступицей под расточку, для цепи 50-1, шаг 15,875, количество зубьев 10, шаг 15,875, зубья не закаленныеANSI50B105/8″x3/8″ cod.PS10A10PHS 50-1B10PB50B-1-10
Звездочка со ступицей под расточку для цепи 10B-1, шаг 15,875, количество зубьев 10, зубья закаленныеПР-15,875DIN 818710B10H5/8″x3/8″ cod.PS10010PHS 10B-1BH10PB10B-1-10H
Звездочка под определенный посадочный диаметр для цепи 12B-1, шаг 19,05, количество зубьев 15, со ступицей, посадочный диаметр 25 , со шпоночным пазом и установочным винтом, зубья не закаленныеDIN 818712BS15-253/4″x7/16″ cod.11CB515PHS 12BS-1BS15-2512BS15-25
Звездочка под определенный посадочный диаметр для цепи 60-1, шаг 19,05, количество зубьев 15, со ступицей, со шпоночным пазом и установочным винтом, посадочный диаметр 25, зубья не закаленныеПР-19,05ANSI60BS15-2560BS15-25
Звездочка под определенный посадочный диаметр для цепи 12B-1, шаг 19,05, количество зубьев 15, со ступицей, со шпоночным пазом и установочным винтом, посадочный диаметр 25, зубья закаленныеDIN 818712BS15-25H3/4″x7/16″ cod.11CB515PHS 12BS-1BS15-2512BS15-25H
Звездочка под втулку для однорядной цепи 16B-1, шаг 25,4, количество зубьев 20, зубья не закаленные, втулка 2517DIN 818716BTB20-25171″/17,02mm.
cod.TS 12020		PHS 16B-1DSA20TB16B-1-20-2517
Звездочка под втулку для однорядной цепи 80-1, шаг 25,4, количество зубьев 20, зубья не закаленные, втулка 2517ПР-25,4ANSI80BTB20-2517PHS 80-1TB20TB80-1-20-2517
Звездочка под втулку для однорядной цепи 16B-1, шаг 25,4 ,количество зубьев 20, зубья закаленные, втулка 2517DIN 818716BTB20-2517H1″/17,02mm.
cod.TS 12020		PHS 16B-1DSA20HTB16B-1-20-2517H
Звездочка со ступицей под расточку для двухрядной цепи 20B-2, шаг 31,750, количество зубьев 15, зубья не закаленныеDIN 8187D20B151”3/4 x 1”1/4
cod.PD 15020		PHS 20B-2B20PB20B-2-15
Звездочка со ступицей под расточку для двухрядной цепи 100-2, шаг 31,750, количество зубьев 15, зубья не закаленные2ПР-31,750ANSID100B151”1/4 x 3/4”
cod.PS 13A20		PHS 100-2B20PB100-2-15
Звездочка со ступицей под расточку для двухрядной цепи 20B-2, шаг 31,750, количество зубьев 15, зубья закаленныеDIN 8187D20B15H1”3/4 x 1”1/4
cod.PD 15020		PHS 20B-2B20HPB20B-2-15H
Звездочка под втулку для двухрядной цепи 16B-2, шаг 25,4, количество зубьев 21, зубья не закаленные, втулка 3020DIN 8187D16BTB211” x 17,02 mm.
cod TD 12021		PHS 16B-2TB21TB16B-2-21-3020
Звездочка под втулку для двухрядной цепи для цепи 80-2, шаг 25,4, количество зубьев 21, зубья не закаленные, втулка 30202ПР-31,750ANSID80BTB15PHS 80-1TB20TB80-2-21-3020
Звездочка под втулку для двухрядной цепи для цепи 16B-2, шаг 25,4,количество зубьев 21, зубья закаленные, втулка 3020DIN 8187D16BTB21H1” x 17,02 mm.
cod TD 12021		PHS 16B-2TB20HTB16B-2-21-3020H
Звездочка со ступицей под расточку для трехрядной цепи 10B-3, шаг 15, 875, количество зубьев 21, не закаленныеDIN 8187E10B215/8” x 3/8”
cod PT 10021		PHS 10B-3B21PB10B-3-21
Звездочка со ступицей под расточку для трехрядной цепи 50-3, шаг 15,875, количество зубьев 21, зубья не закаленные3ПР-25,4ANSIE50B215/8” x 3/8”
cod PT 10A21		PHS 50-3B21PB50B-3-21
Звездочка со ступицей под расточку для трехрядной цепи 10B-3, шаг 15,875, количество зубьев 21, зубья закаленныеDIN 8187E10B21H5/8” x 3/8”
cod PT 10021		PHS 10B-3B21HPB10B-3-21H

Преимущества заказа приводных звёзд в нашей компании:

1. Большой выбор из наличия
2. Короткие сроки поставки
3. Доработка звёзд: расточка, ТВЧ закалка, исполнение по чертежам.
4. Консультация и подбор в зависимости от задачи
5. Гибкие цены
6. Отправка по всей России.
