Таблица подбора плоских ремней

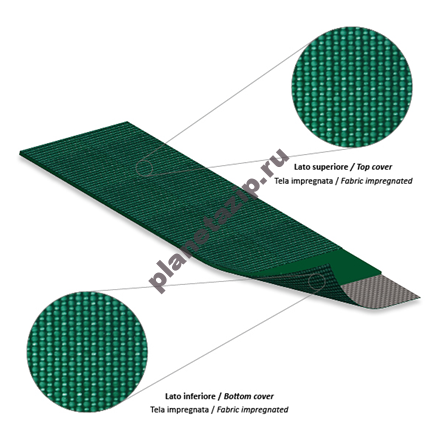

Маркировка | Толщина ремня, мм | Минимальный диаметр вала, мм | Нагрузка при растяжении Н/мм | Масса ремня, кг/м2 | Материал верхней поверхности | Материал нижней поверхности | Нагрузка на Разрыв N/mm |
---|---|---|---|---|---|---|---|
TA 09 | 0,9 | 20 | 0,5 (при 5%) | 0,9 | TPU | TPU | 20 |
TA-12 | 1,2 | 25 | 0,7 (при 5%) | 1,1 | TPU | TPU | 25 |
TC | 1,4 | 40 | 0,8 (при 5%) | 1,5 | TPU | TPU | 30 |
IRTA-350 | 1,15 | 30 | 2,6 (при 1%) | 1,2 | NBR | PA fabric | 105 |
FZ-5E-12 | 1,25 | 35 | 5 (при 1%) | 1,2 | NBR | NBR | 90 |
LA-4E-14 | 1,4 | 25 | 4 (при 1%) | 1,5 | NBR | NBR | 45 |
LA-15E-20 | 2 | 40 | 15 (при 1%) | 2,2 | NBR | NBR | 150 |
GMTA-500 | 1,9 | 40 | 7,5 (при 1%) | 2 | NBR | PA fabric | 150 |
L-500 | 1,55 | 50 | 7,5 (при 2%) | 1,8 | NBR | NBR | 150 |
L-750 | 2,2 | 75 | 11,2 (при 2%) | 2,5 | NBR | NBR | 225 |
M-500 | 2,5 | 50 | 7,5 (при 2%) | 2,7 | NBR | NBR | 150 |
M-1000 | 3 | 100 | 15 (при 2%) | 3,3 | NBR | NBR | 300 |
TFL-6S | 2,25 | 60 | 11,5 (при 2%) | 2,4 | NBR | NBR | 230 |
TFL-10S | 2,6 | 100 | 19,5 (при 2%) | 2,8 | NBR | NBR | 390 |
TFL-15S | 3,1 | 110 | 30 (при 2%) | 3,4 | NBR | NBR | 600 |
TFL-18S | 3,35 | 175 | 34 (при 2%) | 3,7 | NBR | NBR | 680 |
TFM-15S | 3,7 | 150 | 30 (при 2%) | 4,1 | NBR | NBR | 600 |
SG-250 | 0,8 | 25 | 3 (при 2%) | 0,8 | NBR | NBR | 60 |
SG-350 | 0,95 | 35 | 5,2 (при 2%) | 0,9 | NBR | NBR | 105 |
SG-500 | 1,1 | 50 | 7,5 (при 2%) | 1,1 | NBR | NBR | 150 |
TTF-4E-18 | 1,8 | 40 | 4 (при 1%) | 1,7 | PA fabric | PA fabric | 100 |
TTF-4E-10 | 1 | 15 | 4 (при 1%) | 1 | PA fabric | PA fabric | 45 |
TTZ-4E-10 | 1 | 25 | 4 (при 1%) | 1,1 | NBR | NBR | 45 |
GUF-12AK | 1,3 | 50 | 8 (при 1%) | 1,3 | Teflon Sheet(Grey) | PA fabric | 120 |
XH-500-3 | 3 | 50 | 3,8 (при 1%) | 3,4 | NBR | NBR | 150 |
XH-500-4 | 4 | 60 | 3,8 (при 1%) | 4,3 | NBR | NBR | 150 |
XH-500-6 | 6 | 80 | 3,8 (при 1%) | 7,4 | NBR | NBR | 150 |
XH-750-4 | 4 | 75 | 5,6 (при 1%) | 4,4 | NBR | NBR | 225 |
XH-1000-4 | 4 | 75 | 7,5 (при 1%) | 4,4 | NBR | NBR | 300 |
RT-15NF | 6,6 | 50 | 14 (при 1%) | 4,9 | NBR | PA fabric | 315 |
NRT-500 | 6 | 90 | 7,5 (при 1%) | 5,6 | NBR | NBR | 150 |
NSZ1103A | 2,0 | 40 | 12 (при 1%) | 2,3 | NBR | NBR | 150 |
NSZ1105D | 2,6 | 50 | 20 (при 1%) | 3,1 | NBR | NBR | 180 |
NSZ1107С | 3 | 70 | 30 (при 1%) | 3,5 | NBR | NBR | 250 |
тип ремня | толщина, мм | мин. диаметр огибаемого шкива,мм | макс. усилие передаваемой мощности, Н/мм | макс. ширина, мм | макс.длина, мм |
F0 | 0,9 | 25 | 10,0 | 300 | 50000 |
F1 | 1,2 | 30 | 14,0 | 300 | 50000 |
F2 | 2,0 | 75 | 25,0 | 300 | 50000 |
TF-33 | 3,0 | 90 | 33,0 | 300 | 50000 |
S-10/15(S1) | 1,5 | 25 | 10,0 | 300 | 50000 |
S-18/20(S2) | 2,0 | 60 | 18,0 | 300 | 50000 |
S-18/30(S3) | 3,0 | 60 | 18,0 | 300 | 50000 |
S-33/40(S4) | 4,0 | 110 | 33,0 | 300 | 50000 |
S-33/50(S5) | 5,0 | 110 | 33,0 | 300 | 50000 |
S140 | 1,7 | 25 | 14,0 | 300 | 50000 |
S251 | 3,0 | 60 | 25,0 | 300 | 50000 |
LT14 | 2,7 | 17,5 | 11,0 | 300 | 50000 |
LT20 | 3,0 | 25 | 19,5 | 300 | 50000 |
LL28 | 4,8 | 35 | 30,0 | 300 | 50000 |
TFL6S | 2,2 | 60 | 18,0 | 300 | 50000 |
TS-5 | 0,55 | 10 | 3,5 | 300 | 50000 |
ТИП РЕМНЯ | Производитель | Общая | Толщина | Верхний | Нижний слой | Мин. Ø | Предельная | Усилие | Цвет |
KHST-51 | Индия | 0.6 | 0 | ткань | ткань | 10 | 90 | 1.5 | — |
TP-5 | Турция | 0.7 | 0 | ткань ПА | ткань ПА | 15 | 90 | 4 | Желт.- Зел. |
KHS-20FBG | Индия | 2 | 0 | резина | ткань | 40 | 120 | 3 | — |
TG4FSTR | Турция | 1.1 | 0.2 | резина | резина | 20 | 90 | 4 | Зел.-Черн. |
PF- 0 | Индия | 0.9 | 0.2 | ткань | резина | 20 | 80 | 3.0 | Зел.-Зел. |
KHST- 90 | Индия | 1.2 | 0.25 | ткань | ткань | 20 | 100 | 2.3 | — |
KHST-90G | Индия | 1.2 | 0.25 | ткань | резина | 20 | 100 | 2.3 | т.Зел.-Черн. |
FNF- 3 | Индия | 0.9 | 0.25 | ткань | ткань | 20 | 100 | 2.3 | т.Зел. |
KHST- 80 | Индия | 0.9 | 0.25 | ткань | ткань | 20 | 100 | 2.3 | — |
FNF- 30 | Индия | 0.9 | 0.25 | ткань | ткань | 15 | 90 | 4 | т.Зел. |
KHS- F0 | Индия | 1 | 0.25 | ткань | резина | 20 | 80 | 2.3 | Зел.-Зел. |
PS- 55 | Индия | 0.9 | 0.25 | ткань ХБ | резина | 20 | 100 | 2.3 | — |
TT4 | Турция | 1.2 | 0.25 | ткань | ткань | 15 | 90 | 4 | Зел.-Зел. |
TT6 | Турция | 1 | 0.4 | ткань | ткань | 20 | 135 | 6 | Зел.-Зел. |
FNF-60 | Индия | 1 | 0.4 | ткань | ткань | 20 | 190 | 3.8 | Зел.-Зел. |
KHS-F1/1.2 | Индия | 1.2 | 0.4 | ткань | резина | 30 | 150 | 3.5 | Зел.-Зел. |
TG4 | Турция | 1.2 | 0.4 | резина | ткань | 20 | 90 | 4 | Зел.-Черн. |
PF-1 | Япония | 1.3 | 0.4 | ткань | резина | 30 | 150 | 5 | Зел.-Зел. |
KHS-A1 | Индия | 1.4 | 0.4 | ткань | резина | 30 | 150 | 3.5 | Зел.-Зел. |
TG6 | Турция | 1.2 | 0.4 | резина | ткань | 20 | 135 | 6 | Зел.-Черн. |
KHS-F1/1.7 | Индия | 1.7 | 0.4 | ткань | резина | 30 | 150 | 3.5 | Зел.-Зел. |
RNF-60/1.7 | Япония | 1.7 | 0.4 | ткань | резина | 30 | 150 | 5 | т.Зел.-Зел. |
KHS-F1/20 | Индия | 1.2 | 0.4 | ткань | резина | 30 | 150 | 3.5 | — |
KHS-1 | Индия | 1.5 | 0.4 | резина | резина | 30 | 150 | 3.5 | Желт.- Зел. |
GG6 | Турция | 1.5 | 0.4 | резина | резина | 25 | 135 | 6 | Зел.-Зел. |
P-1 | Япония | 1.5 | 0.4 | резина | резина | 30 | 150 | 5 | Салат.-Желт. |
PS-140 | Индия | 1.7 | 0.4 | резина | резина | 25 | 190 | 3.8 | т.Зел.-Желт. |
FNF-6 | Индия | 1.1 | 0.4 | ткань | ткань | 30 | 150 | 3.5 | — |
KHS-140T | Индия | 1.7 | 0.4 | резина | резина | 30 | 200 | 6 | Син.-Сер. |
GT14 | Турция | 1.7 | 0.4 | резина | ткань | 50 | 315 | 14 | Зел.-Черн. |
KHS-140 | Индия | 1.7 | 0.4 | резина | резина | 40 | 150 | 3.5 | т.Зел.-Желт. |
KHS-1/30 | Индия | 3 | 0.4 | резина | резина | 40 | 150 | 3.5 | Салат.-Желт. |
KHS-1/30Т | Индия | 3 | 0.4 | резина | резина | 50 | 180 | 4 | Син.-Син. |
GG10/3 | Турция | 3 | 0.4 | резина | резина | 30 | 225 | 10 | Зел.-Зел. |
PT-30 | Индия | 3 | 0.4 | резина | резина | 30 | 190 | 3.8 | Салат.-Желт. |
KHS-1/40 | Индия | 4 | 0.4 | резина | резина | 50 | 150 | 3.5 | Салат.-Желт. |
KHS-1/40 T | — | 4 | 0.4 | резина | резина | 60 | 180 | 5 | Син.-Син. |
GG10/4 | Турция | 4 | 0.4 | резина | резина | 30 | 225 | 10 | Зел.-Зел. |
PT-40 | Индия | 4 | 0.4 | резина | резина | 50 | 180 | 5 | Салат.-Желт. |
KHS-1/60 T | Индия | 6 | 0.4 | резина | резина | 80 | 180 | 4 | Син.-Син. |
F35/28 | Италия | 2.8 | 0.4 | ткань | кожа | 35 | 200 | 3.5 | Зел.-Сер. |
KHC-A6 (LT6) | Индия | 2.5 | 0.4 | ткань | кожа | 35 | 190 | 3.8 | Красн.-Сер. |
KHC-A6Т | Индия | 2.5 | 0.5 | ткань | кожа | 35 | 225 | 5 | Красн.-Сер. |
KH-A6Т | Индия | 3.5 | 0.5 | кожа | кожа | 40 | 225 | 5 | Сер.-Сер. |
KHS-140 | Индия | 2 | 0.5 | резина | резина | 30 | 150 | 3.8 | Зел.-Желт. |
PS-140T | Индия | 1.7 | 0.5 | резина | резина | 30 | 225 | 5 | т.Зел.-Желт. |
KHS-A2T | Индия | 3 | 0.5 | резина | резина (пр/к) | 70 | 320 | 8 | Зел.-Черн. |
P-2 | Индия | 2 | 0.6 | резина | резина | 40 | 160 | 4 | Салат.-Желт. |
P-3 | Индия | 3 | 0.6 | резина | резина | 60 | 150 | 4 | Салат.-Желт. |
PT-40IG | Индия | 4 | 0.6 | резина | резина | 60 | 150 | 4 | Зел.-Желт. |
KHS-1/20 | Индия | 2 | 0.6 | резина | резина | 40 | 160 | 4 | Салат.-Желт. |
KHS-2/60 | Индия | 6 | 0.8 | резина | резина | 60 | 300 | 7 | Салат.-Желт. |
KHS-2T | Индия | 2.3 | 0.8 | резина | резина | 60 | 320 | 7.5 | Син.-Сер. |
RNR-100/23T | Индия | 2.3 | 0.8 | резина | резина | 60 | 315 | 7.5 | Черн.-Черн. |
PS-2 | Индия | 2.3 | 0.8 | резина | резина | 60 | 300 | 7 | т.Зел.-Желт. |
KHS-2/30 | Индия | 3 | 0.8 | резина | резина | 60 | 300 | 7 | Салат.-Желт. |
PS-3 | Япония | 3 | 0.8 | резина | резина | 60 | 300 | 7 | т.Зел.-Желт. |
KHS- 2/40 | Индия | 4 | 0.8 | резина | резина | 60 | 300 | 7 | Салат.-Желт. |
PS-4 | Япония | 4 | 0.8 | резина | резина | 60 | 300 | 7 | Зел.-Желт. |
KHS-2ХT | Япония | 2.3 | 0.8 | резина | резина | 60 | 320 | 7.5 | Черн.-Черн. |
PS-6 | Япония | 6 | 0.8 | резина | резина | 60 | 300 | 7 | — |
KHC-2A6 (LT14) | Индия | 3.1 | 0.8 | ткань | кожа | — | — | — | — |
KHC-A10 | Индия | 3.2 | 0.8 | ткань | кожа | — | — | — | — |
KH-A10 | Индия | 4.6 | 0.8 | кожа | кожа | — | — | — | Сер.-Сер. |
LNL- 100 (LL14) | Япония | 4.8 | 0.8 | кожа | кожа | — | — | — | Сер.-Сер. |
GG14 | Турция | 2 | 0.8 | резина | резина | 60 | 320 | 7.5 | Зел.-Зел. |
KHS-2 | Индия | 2.2 | 0.8 | резина | резина | 60 | 300 | 7 | Салат.-Желт. |
POE-250T | Япония | 2.6 | 1 | резина | резина | 100 | 430 | 11 | т.Зел.-Желт. |
KHS-250T | Индия | 2.6 | 1 | резина | резина | 90 | 430 | 11 | Син.-Сер. |
PS-250Т | Япония | 2.6 | 1 | резина | резина | — | — | — | т.Зел.-Желт. |
PS-251 | — | — | 1 | резина | резина | 100 | 400 | 10 | — |
PS-251T | Япония | — | 1 | резина | резина | 100 | 430 | 11 | — |
KHS-251T | Япония | 3 | 1 | резина | резина | 100 | 430 | 11 | — |
KHS-3/40 | Индия | 4 | 1 | резина | резина | 100 | 400 | 10 | — |
KH-2A6 (LL14) | Индия | 5 | 1 | кожа | кожа | — | — | — | Син.-Сер. |
KH-A10T | Индия | 5.2 | 1 | кожа | кожа | — | — | — | Син.-Сер. |
LT20 | — | 3 | 1 | кожа | ткань | — | — | — | — |
LL20 | Словения | 4.8 | 1 | кожа | кожа | — | — | — | Син.-Сер. |
KHS-A3T | Индия | 3.5 | 1 | резина | резина (пр/к) | 120 | 430 | 11 | Зел.-Черн. |
KHS-3 | Индия | 3 | 1 | резина | резина | 100 | 400 | 10 | Салат.-Желт. |
KHS-3/50 | Индия | 5 | 1.2 | резина | резина | 120 | 400 | 10 | Салат.-Желт. |
P-5 | Япония | 5 | 1.2 | резина | резина | 120 | 400 | 10 | Салат.-Желт. |
KHS-391 | Индия | 4 | 1.5 | резина | резина | 150 | 600 | 15 | Салат.-Желт. |
GG33 | — | — | 1.5 | резина | резина | 150 | 650 | 17 | — |
PS-391 | Япония | 4 | 1.5 | резина | резина | 150 | 650 | 17 | т.Зел.-Желт. |
PS-391Т | Япония | 4 | 1.5 | резина | резина | — | — | — | — |
KHC 2A10 | — | — | 1.5 | — | — | — | — | — | — |
KH-2A10 (LL20) | Индия | 4.8 | 1.5 | кожа | кожа | — | — | — | Син.-Сер. |
KHS-390Т | Япония | 3.3 | 1.5 | резина | резина | 150 | 650 | 17 | Син.-Сер. |
KHS-A4T | Индия | 5 | 1.5 | — | резина (пр/к) | 250 | 750 | 21 | Зел.-Черн. |
KH-3A10 | — | 7.5 | 2.4 | кожа | кожа | — | — | — | Син.-Сер. |
KHC-3A10 | — | 5.2 | 2.4 | ткань | кожа | — | — | — | — |
KHC-4A10T | Индия | 6.2 | 3 | ткань | кожа | — | — | — | — |
KHS-A5T | Индия | 5.2 | 3 | — | резина (пр/к) | — | — | — | Зел.-Черн. |
Серия ремней | Код ремня | Двунаправленный ременный привод, привод с тангенциальным ремнем | Толщина [мм] | Минимальный диаметр шкива при наличии перегибов [мм] | Растягиавющее усилие 1% удлинения на ед. ширины [Н/мм] (k1 % после приработки | Номинальное периферийное усилие на ед. ширины [Н/мм] | |
Приводные ремни из полиэстера | TC- | TC-10EF | • | 1.8 | 25 | 5 | 10 |
TC-20EF | • | 2.0 | 25 | 10 | 21 | ||
TC-20/25EF | • | 2.5 | 50 | 11 | 23 | ||
TC-35ER | • | 2.5 | 50 | 18 | 38 | ||
TC-35/30ER | • | 3.0 | 50 | 18 | 38 | ||
TC-35/35ER | • | 3.5 | 70 | 18 | 38 | ||
TC-55ER | • | 3.0 | 70 | 25 | 53 | ||
TCF- | TCF-20EL | | 2.6 | 80 | 10 | 21 | |
TCF-35EL | | 3.0 | 100 | 18 | 38 | ||
TCF-55EL | | 3.5 | 150 | 25 | 53 | ||
TCF-20H | • | 1.5 | 25 | 10 | 20 | ||
TCF-50H | • | 2.0 | 60 | 24 | 48 | ||
Приводные ремни из полиамида | S- | S-10/15 | • | 1.5 | 40 | 4.4 | 12 |
S-18/20 | • | 2.0 | 60 | 8 | 22 | ||
S-18/30 | • | 3.0 | 60 | 8 | 22 | ||
S-33/40 | • | 4.0 | 125 | 13 | 37 | ||
S-33/50 | • | 5.0 | 125 | 13 | 37 | ||
S-140H | • | 1.7 | 40 | 4.8 | 13 | ||
S-141H | • | 2.3 | 40 | 4.8 | 13 | ||
S-250H | • | 2.3 | 100 | 11 | 29 | ||
S-250HR | • | 2.6 | 100 | 11 | 29 | ||
S-251H | • | 3.0 | 100 | 11 | 29 | ||
S-321H | • | 3.2 | 125 | 13 | 35 | ||
S-390H | • | 3.2 | 160 | 14 | 38 | ||
S-391H | • | 4.0 | 160 | 14 | 38 | ||
A- | A-2 | | 2.7 | 60 | 7.5 | 22 | |
A-3 | | 3.4 | 125 | 12 | 36 | ||
A-4 | | 5.0 | 300 | 21 | 63 | ||
A-5 | | 6.8 | 450 | 30 | 92 | ||
Приводные ремни из арамида | TF- | TF-10 | • | 1.7 | 25 | 10 | 10 |
TF-15 | • | 2.0 | 30 | 15 | 15 | ||
TF-15H | • | 1.5 | 30 | 15 | 15 | ||
TF-22 | • | 2.4 | 60 | 22 | 22 | ||
TF-33 | • | 3.0 | 100 | 33 | 33 | ||
TF-50 | • | 3.9 | 125 | 50 | 50 | ||
TF-75TE | | 4.4 | 200 | 70 | 70 |
Применимо Неприменимо
Все данные представляют собой аппроксимированные значения для стандартных климатических условий: 23°C , относительная влажность 50% (DIN 50005/ISO 554), с учетом использования методов склейки
